SYSTEME DE DIAGNOSTIC
1. DESCRIPTION
L'ECU de certification (ensemble d'ECU de clé intelligente) enregistre des DTC lorsque des dysfonctionnements se produisent.
Le système de diagnostic permet de relever les DTC à partir du connecteur de liaison de données 3.
Utiliser le Techstream pour rechercher d'éventuels dysfonctionnements et procéder aux réparations.
2. VERIFIER DLC3
(a) Vérifier DLC3.
Cliquer ici
3. VERIFIER LA TENSION DE LA BATTERIE
(a) Mesurer la tension de la batterie.
Tension standard:
11 Ã 14 V
Si la tension est inférieure à 11 V, recharger ou remplacer la batterie.
4. MODE D'AUTODIAGNOSTIC (AVEC LE TECHSTREAM)
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur du moteur en position ON (IG).
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Smart Key / Utility / Wireless Door Lock Diagnosis Mode.
Body Electrical > Smart Key > Utility|
Affichage du tester |
|---|
|
Wireless Door Lock Diagnosis Mode |
(e) Passer à l'étape suivante en fonction des indications affichées sur l'écran Techstream.
(f) S'assurer que le système est passé en mode d'autodiagnostic en vérifiant la séquence d'émission d'avertisseur sonore de verrouillage de porte à distance.

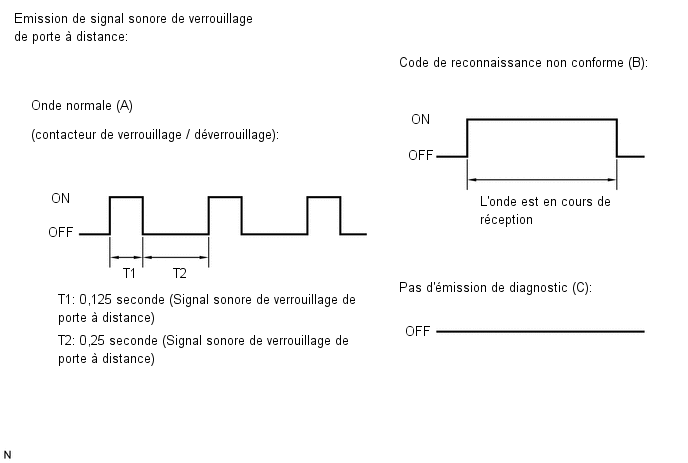

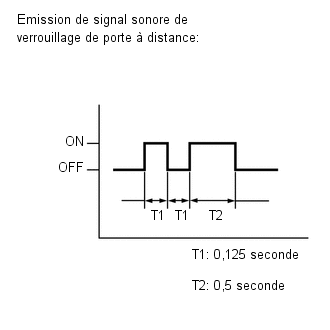

(g) Vérifier l'émission de diagnostics lorsqu'un contacteur de sous-ensemble d'émetteur de clé électronique est enfoncé. L'émission de diagnostics peut être vérifiée grâce au son d'avertisseur sonore de verrouillage de porte à distance.
Résultat |
Sortie d'avertisseur sonore de verrouillage de porte à distance |
Organe incriminé |
|---|---|
|
A | Normal (pas de dysfonctionnement) |
|
B | Enregistrer le code de la commande à distance |
|
C | Interférences au niveau de l'onde ou dysfonctionnement d'un élément correspondant |
Bornes De L'ecu
BORNES DE L'ECU 1. VERIFIER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR ET L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) (a) Débrancher le connecteur MB d'ECU de car ...
Verification / Suppression Des Dtc
VERIFICATION / SUPPRESSION DES DTC 1. VERIFIER DTC (a) Brancher le Techstream sur le DLC3. (b) Mettre le contacteur du moteur en position ON (IG). (c) Allumer le Techstream. (d) Sélectionner les ...
