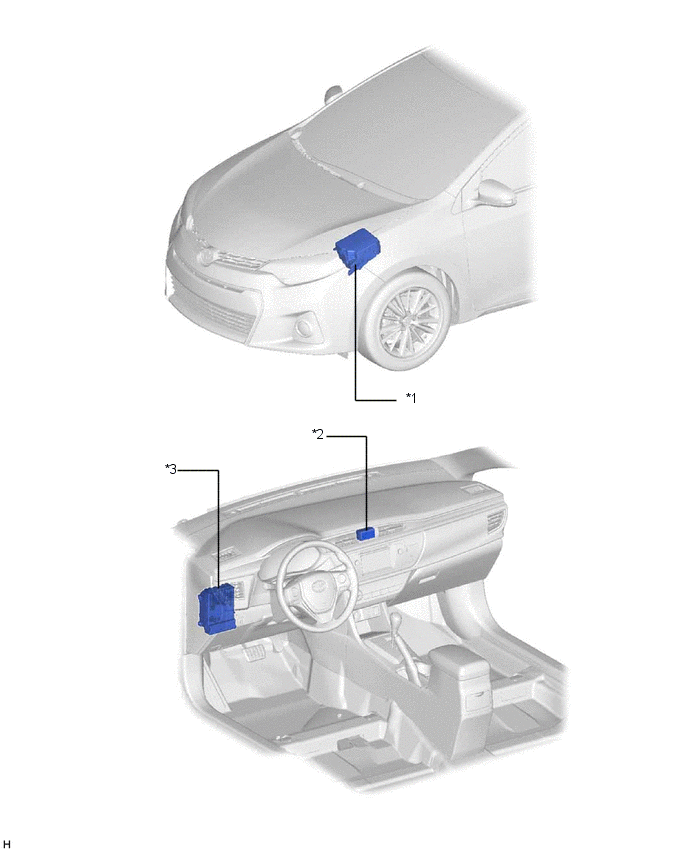

Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-B | *2 |
ENSEMBLE DE MONTRE DE BORD |
|
*3 | ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - FUSIBLE ACC - FUSIBLE PANEL |
- | - |

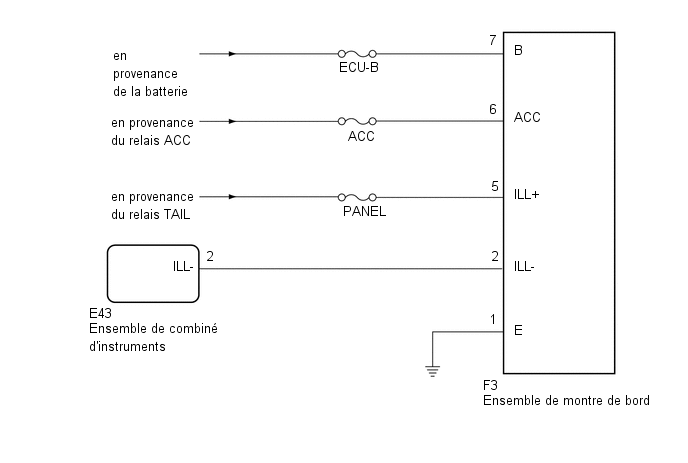

Schema Du Systeme
SCHEMA DU SYSTEME
Comment Utiliser La Recherche De Pannes
PROCEDURE
| 1. |
VEHICULE AMENE A L'ATELIER |
|
| 2. |
ANALYSE DU PROBLEME EXPOSE PAR LE CLIENT |
|
| 3. |
CONFIRMATION DES SYMPTOMES DE PROBLEMES |
|
| 4. |
SIMULATION DE PROBLEME |
|
| 5. |
TABLEAU DES SYMPTOMES DE PROBLEMES |
(a) Se reporter au tableau des symptômes de problèmes.
Cliquer ici
|
| 6. |
REPARER OU REMPLACER |
|
| 7. |
TEST DE CONFIRMATION |
| SUIVANT |  | FIN |
Tableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES
CONSEIL:
Utiliser le tableau ci-dessous pour déterminer la cause des symptômes du problème. Si plusieurs zones incriminées sont énumérées, les causes éventuelles des symptômes sont présentées par ordre de probabilité dans la colonne "Organe incriminé" du tableau. Passer chaque symptôme en revue, en vérifiant les organes incriminés dans l'ordre de la liste. Si nécessaire, remplacer les pièces.
Système de montre de bord|
Symptôme | Organe incriminé |
Link |
|---|---|---|
|
La montre de bord ne fonctionne pas du tout |
Fusible (ECU-B, ACC) |
- |
| Faisceau de câbles ou connecteur |
- | |
| Ensemble de montre de bord |
| |
|
Dysfonctionnement de l'éclairage de l'affichage de l'heure |
Fusible (PANEL) | - |
|
Faisceau de câbles ou connecteur |
- | |
| Circuit de rhéostat de commande d'éclairage |
| |
|
Ensemble de montre de bord |
| |
| Ensemble de combiné d'instruments |
| |
|
La montre de bord avance ou retarde |
Ensemble de montre de bord |
|
|
La montre de bord ne peut pas être réglée |
Ensemble de montre de bord |
|
