Pieces Constitutives
PIECES CONSTITUTIVES

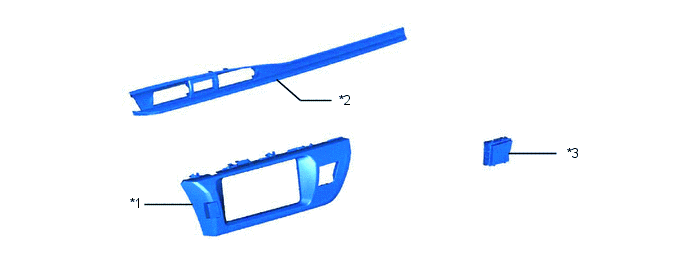

SCHEMA
|
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
|
*3 | ENSEMBLE D'INDICATEUR LUMINEUX (TEMOIN DE DESACTIVATION D'AIRBAG) |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
3. DEPOSER L'ENSEMBLE D'INDICATEUR LUMINEUX (TEMOIN DE DESACTIVATION D'AIRBAG)
| (a) Libérer les 4 griffes pour déposer l'ensemble d'indicateur lumineux. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE D'INDICATEUR LUMINEUX (TEMOIN DE DESACTIVATION D'AIRBAG)
| (a) Appliquer la tension de batterie au connecteur et vérifier le fonctionnement du témoin ON/OFF d'airbag côté passager. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'indicateur lumineux. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'INDICATEUR LUMINEUX (TEMOIN DE DESACTIVATION D'AIRBAG)
(a) Engager les 4 griffes pour reposer l'ensemble d'indicateur lumineux.
2. REPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
3. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
