Pieces Constitutives
PIECES CONSTITUTIVES

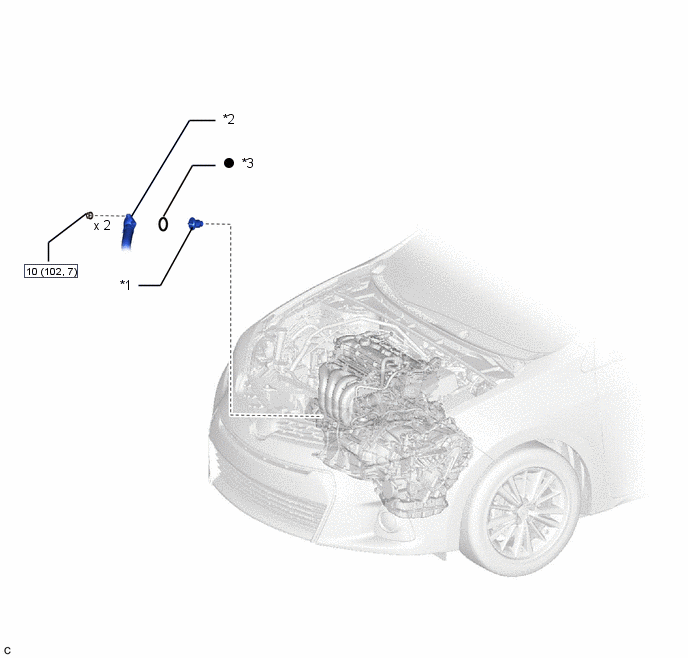

SCHEMA
|
*1 | THERMOSTAT |
*2 | ENTREE D'EAU |
|
*3 | JOINT D'ETANCHEITE |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
Depose
DEPOSE
PROCEDURE
1. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
2. DEPOSER L'ENTREE D'EAU

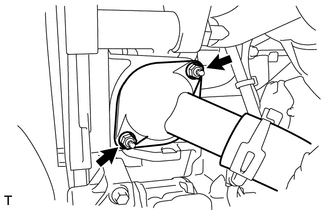

| (a) Déposer les 2 écrous et l'entrée d'eau. |
|
3. DEPOSER LE THERMOSTAT
|

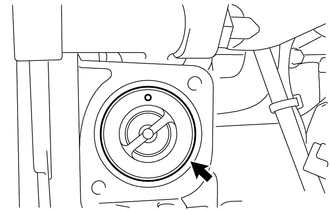

(a) Déposer le thermostat. |
|
(b) Déposer le joint d'étanchéité du thermostat.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE THERMOSTAT
CONSEIL:

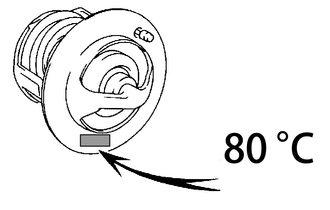

La température d'ouverture de soupape est mentionnée sur le thermostat.
(a) Plonger le thermostat dans l'eau et chauffer l'eau progressivement.
(b) S'assurer que la soupape du thermostat s'ouvre à la température prescrite.
Température d'ouverture de soupape standard:
78 à 82°C (172 à 180°F)
Si la soupape ne s'ouvre pas conforme aux spécifications, remplacer le thermostat.

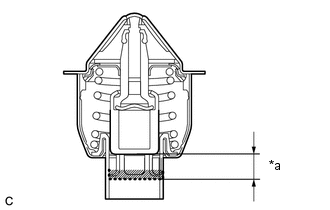

| (c) Vérifier la levée de soupape. Levée de soupape standard: 10 mm (0,394 po) minimum à 93°C (199°F) Si la levée de soupape n'est pas conforme aux spécifications, remplacer le thermostat. |
|
(d) S'assurer que la soupape est complètement fermée lorsque le thermostat est sur basse température (inférieure à 75°C (167°F)).
Si la soupape n'est pas complètement fermée, remplacer le thermostat.
Repose
REPOSE
PROCEDURE
1. REPOSER LE THERMOSTAT
(a) Reposer un joint d'étanchéité neuf sur le thermostat.

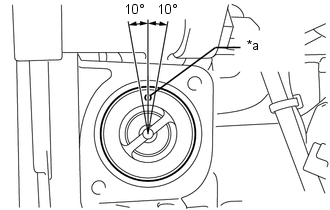

| (b) Reposer le thermostat sur le logement de l'entrée d'eau. REMARQUE: La position de la soupape de purge d'air peut varier de 10° par rapport à la position prescrite. |
|
2. REPOSER L'ENTREE D'EAU
(a) Reposer l'entrée d'eau avec les 2 écrous.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
3. AJOUTER DU LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
4. RECHERCHER UNE FUITE EVENTUELLE DE LIQUIDE DE REFROIDISSEMENT
Cliquer ici
