Pieces Constitutives
PIECES CONSTITUTIVES

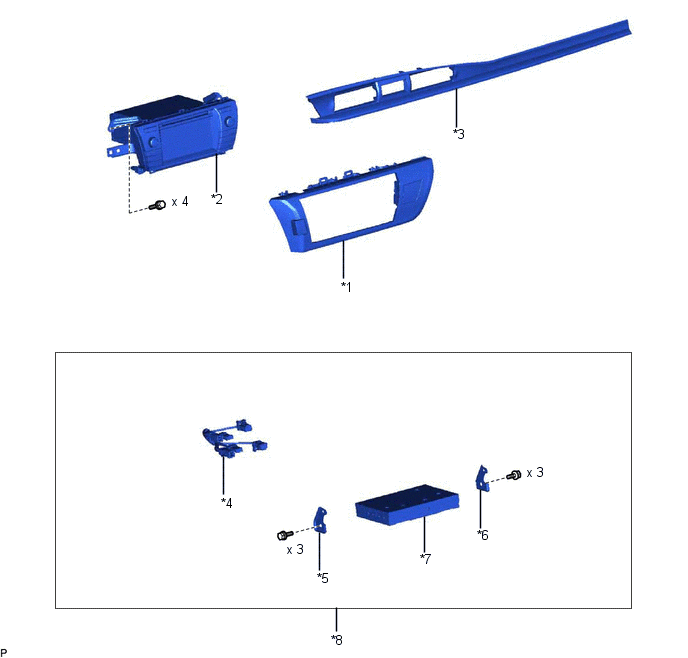

SCHEMA
|
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT |
|
*3 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
*4 | CABLE DE NAVIGATION N° 1 |
|
*5 | SUPPORT DE RECEPTEUR DE RADIO N° 1 |
*6 | SUPPORT DE RECEPTEUR DE RADIO N° 2 |
|
*7 | ENSEMBLE DE TUNER DE L'ELEMENT STEREO |
*8 | ENSEMBLE DE TUNER DE L'ELEMENT STEREO AVEC SUPPORT |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
3. DEPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT
Cliquer ici
4. DEPOSER L'ENSEMBLE DE TUNER DE L'ELEMENT STEREO AVEC SUPPORT
| (a) Débrancher les 3 connecteurs. |
|
| (b) Déposer la vis. |
|
| (c) Déposer la vis et l'ensemble de tuner de l'élément stéréo avec support. |
|
5. DEPOSER LE SUPPORT DE RECEPTEUR DE RADIO N° 2
| (a) Déposer les 2 vis et le support de récepteur de radio n° 2. |
|
6. DEPOSER LE SUPPORT DE RECEPTEUR DE RADIO N° 1
| (a) Déposer les 2 vis et le support de récepteur de radio n° 1. |
|
7. DEPOSER LE CABLE DE NAVIGATION N° 1
| (a) Débrancher les 3 connecteurs pour déposer le câble de navigation n° 1. |
|
8. DEPOSER L'ENSEMBLE DE TUNER DE L'ELEMENT STEREO
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE TUNER DE L'ELEMENT STEREO
2. REPOSER LE CABLE DE NAVIGATION N° 1
(a) Brancher les 3 connecteurs pour reposer le câble de navigation n° 1.
3. REPOSER LE SUPPORT DE RECEPTEUR DE RADIO N° 2
(a) Reposer le support de récepteur de radio n° 2 avec les 2 vis.
4. REPOSER LE SUPPORT DE RECEPTEUR DE RADIO N° 1
(a) Reposer le support de récepteur de radio n° 1 avec les 2 vis.
5. REPOSER L'ENSEMBLE DE TUNER DE L'ELEMENT STEREO AVEC SUPPORT
(a) Reposer l'ensemble de tuner de l'élément stéréo avec support à l'aide des 2 vis.
(b) Brancher les 3 connecteurs.
6. REPOSER L'ENSEMBLE DE RECEPTEUR DE NAVIGATION AVEC SUPPORT
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
Cliquer ici
8. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
Cliquer ici
