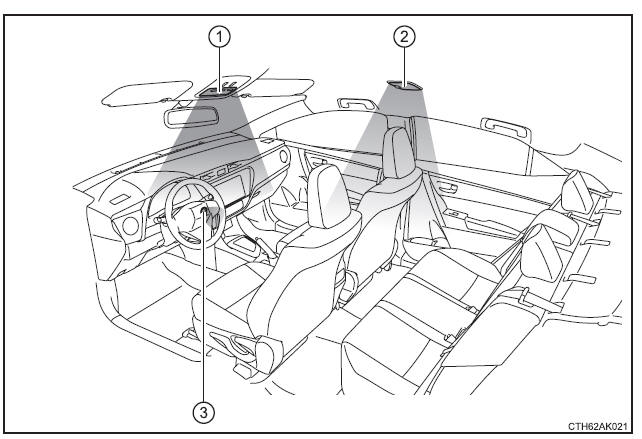

Détail des éclairages intérieurs
- Éclairages intérieurs avant/éclairages individuels
- Éclairage intérieur arrière
- Éclairage du contacteur de démarrage (véhicules avec système d'accès et de démarrage "mains libres")
Éclairages intérieurs avant/éclairages individuels

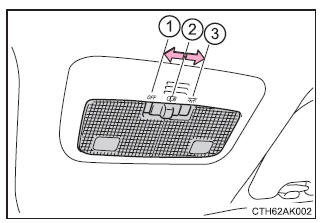

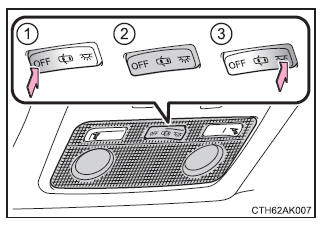

â– Éclairage intérieur avant
Type A
Type B
- Arrêt
- Position de porte
- Marche

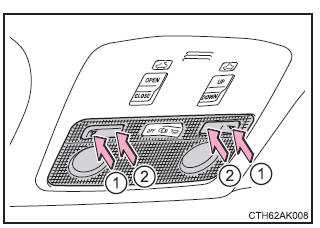

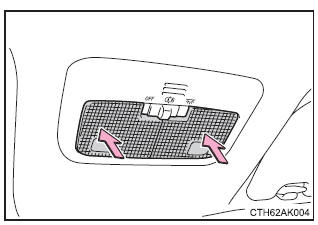

â– Éclairages individuels
Type A
Marche/arrêt
Type B
- Marche
- Arrêt
Lorsqu'un éclairage est activé en raison de sa commande de liaison à la porte, l'éclairage ne s'éteint pas, même si vous appuyez sur l'optique ou la commande.

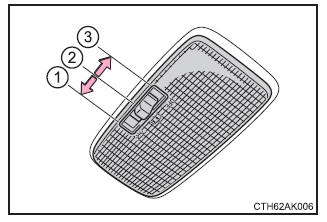

Éclairage intérieur arrière
- Marche
- Position de porte
- Arrêt
â– Système d'éclairage de courtoisie
Véhicules dépourvus du système d'accès et de démarrage "mains libres"
Lorsque le commutateur d'éclairage intérieur est sur la position de porte, l'éclairage intérieur s'allume/s'éteint automatiquement en fonction de la position du contacteur de démarrage et de l'état verrouillé/déverrouillé ou bien ouvert/fermé des portes.
Véhicules avec un système d'accès et de démarrage "mains libres"
Lorsque le commutateur d'éclairage intérieur est en position de porte, l'éclairage intérieur et l'éclairage de contacteur de démarrage s'allument/s' éteignent automatiquement en fonction du mode du contacteur de démarrage, de la présence de la clé électronique, si les portes sont verrouillées/déverrouillées ou si elles sont ouvertes/fermées.
â– Pour éviter la décharge de la batterie
Les éclairages suivants s'éteignent automatiquement après un délai de 20 minutes:
- Éclairage intérieur avant/éclairages individuels
- Éclairage intérieur arrière
- Éclairage du coffre
â– Personnalisation
Il est possible de modifier le paramétrage de certaines fonctions (par ex. la temporisation à l'extinction des éclairages).
