PROCEDURE
|
1. | VERIFIER CD |

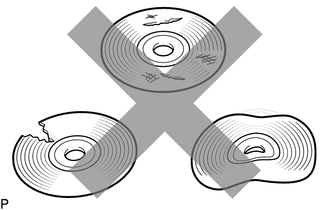

| (a) S'assurer que le CD n'est ni déformé ni rayé. OK: Le CD n'est ni déformé ni rayé |
|
| INCORRECT |  | FIN (L'CD EST DEFECTUEUX) |
|
| 2. |
VERIFIER CD |

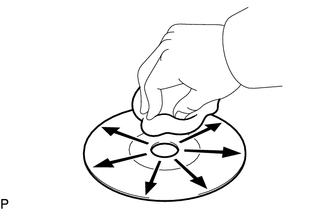

| (a) Vérifier CD. OK: Le CD est propre. REMARQUE: Ne pas utiliser de produits de nettoyage pour disques vinyle ou de produits antistatiques. CONSEIL: Si le CD est sale, l'essuyer avec un chiffon doux de l'intérieur vers l'extérieur. |
|
| INCORRECT | | NETTOYER LE CD |
|
| 3. |
REMPLACER LE CD ET VERIFIER A NOUVEAU |
(a) Remplacer le CD par un élément en bon état et s'assurer à nouveau que le dysfonctionnement disparaît.
OK:
Le dysfonctionnement disparaît.
| OK | | FIN (LE CD ETAIT DEFECTUEUX) |
|
| 4. |
VERIFIER L'ENSEMBLE DE RECEPTEUR DE RADIO |
(a) Vérification des conditions de pose de l'ensemble de récepteur de radio.
(1) Vérifier si l'ensemble de récepteur de radio a correctement été posé.
OK:
L'ensemble de récepteur de radio est correctement posé.
| OK | | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO |
| INCORRECT | | REPOSER CORRECTEMENT L'ENSEMBLE DE RECEPTEUR DE RADIO |
