VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

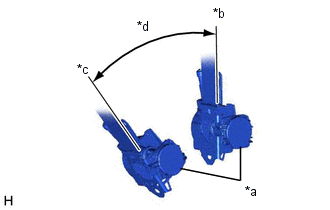

| (a) Avant de procéder à la repose de l'ensemble de sangle extérieure de ceinture de sécurité avant, vérifier la fonction ELR. REMARQUE: Ne pas démonter l'enrouleur. (1) Lorsque l'inclinaison de l'enrouleur est de 15° maximum, s'assurer que la ceinture peut être extraite de l'enrouleur. Lorsque l'inclinaison de l'enrouleur dépasse 45°, s'assurer que la ceinture se bloque. Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle extérieure de ceinture de sécurité avant. |
|
