VERIFICATION
PROCEDURE
1. VERIFIER LA THERMISTANCE DE REFROIDISSEUR N° 1
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
|

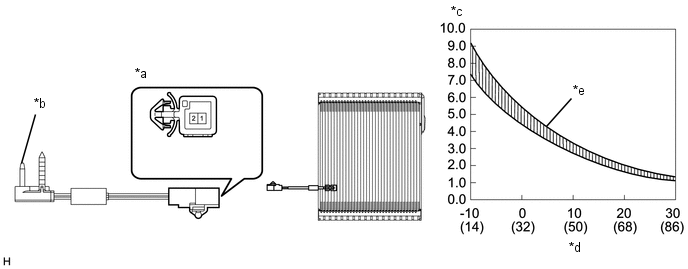

*a | Pièce constitutive sans faisceau de câbles branché (thermistance de refroidisseur n° 1) |
*b | Partie sensible |
|
*c | Résistance (kΩ) |
*d | Température (°C (°F)) |
|
*e | Plage admise |
- | - |
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
1 - 2 | -10°C (14°F) |
7,30 à 9,10 kΩ |
|
1 - 2 | -5°C (23°F) |
5,65 à 6,95 kΩ |
|
1 - 2 | 0°C (32°F) |
4,40 à 5,35 kΩ |
|
1 - 2 | 5°C (41°F) |
3,40 à 4,15 kΩ |
|
1 - 2 | 10°C (50°F) |
2,70 à 3,25 kΩ |
|
1 - 2 | 15°C (59°F) |
2,14 à 2,58 kΩ |
|
1 - 2 | 20°C (68°F) |
1,71 à 2,05 kΩ |
|
1 - 2 | 25°C (77°F) |
1,38 à 1,64 kΩ |
|
1 - 2 | 30°C (86°F) |
1,11 à 1,32 kΩ |
REMARQUE:
- Tenir le capteur uniquement par son connecteur. Le fait de toucher la zone de détection peut modifier la valeur ohmique.
- Lors des mesures, le capteur de température doit afficher la température ambiante.
CONSEIL:
La résistance diminue à mesure que la température augmente (voir le graphique ci-dessous).
- Si le résultat n'est pas conforme aux spécifications, remplacer la thermistance de refroidisseur n° 1.
