VERIFICATION
PROCEDURE

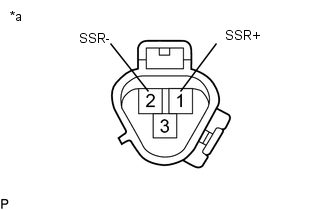

1. VERIFIER L'ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (CAPTEUR DE VERROUILLAGE DE CLIMATISATION)
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si la résistance n'est pas conforme aux spécifications, remplacer l'ensemble de compresseur de refroidisseur. |
|

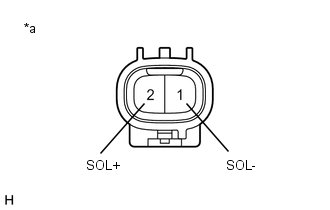

2. VERIFIER L'ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (ELECTROVANNE DE COMPRESSEUR)
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si la résistance n'est pas conforme aux spécifications, remplacer l'ensemble de compresseur de refroidisseur. |
|
3. VERIFIER L'ENSEMBLE DE COMPRESSEUR DE REFROIDISSEUR (ENSEMBLE D'EMBRAYAGE MAGNETIQUE)
| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si la résistance n'est pas conforme aux spécifications, remplacer l'ensemble d'embrayage magnétique. |
|

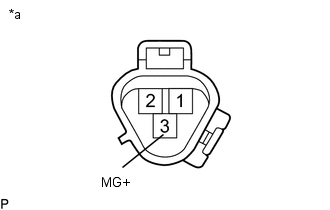

(b) Brancher un câble positif (+) de la batterie sur la borne 3 (MG+) et vérifier si les opérations suivantes s'effectuent: 1) le bruit de fonctionnement de l'embrayage magnétique est audible et 2) le moyeu et le rotor de l'embrayage magnétique se bloquent.
OK:
1) le bruit de fonctionnement de l'embrayage magnétique est audible.
2) le moyeu et le rotor d'embrayage magnétique se verrouillent.
- Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'embrayage magnétique
