VERIFICATION
PROCEDURE

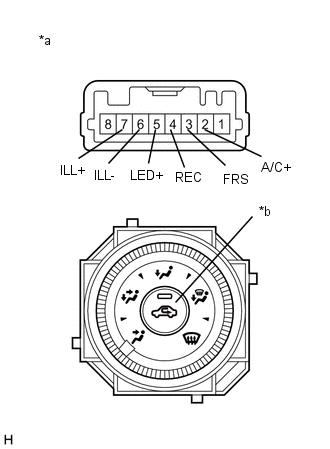

1. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 1
(a) Mesurer la résistance.
(1) Déposer le sous-ensemble de commande de chauffage n° 1. Cliquer ici
|
|
(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
3 (FRS) - 4 (REC) | Contacteur de recyclage d'air/air extérieur: OFF |
En dessous de 1 Ω |
3 (FRS) - 4 (REC) | Contacteur de recyclage d'air/air extérieur: ON |
10 kΩ minimum |
5 (LED+) - 4 (REC) | Contacteur de recyclage d'air/air extérieur: OFF |
10 kΩ minimum |
5 (LED+) - 4 (REC) | Contacteur de recyclage d'air/air extérieur: ON |
En dessous de 1 Ω |
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 1.
(b) Vérifier que le témoin s'allume.
(1) Mettre le contacteur Recyclage d'air/Air extérieur en position ON.
(2) Brancher un câble positif (+) de la batterie sur la borne 2 (A/C+) et un câble négatif (-) sur la borne 4 (REC), puis vérifier si le témoin s'allume.
OK:
Le témoin s'allume.
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 1.
(c) Vérifier l'éclairage.
(1) Brancher le câble positif (+) de la batterie sur la borne 7 (ILL+) et le câble négatif (-) sur la borne 6 (ILL-), puis vérifier si l'éclairage fonctionne.
OK:
L'éclairage s'allume.
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 1.

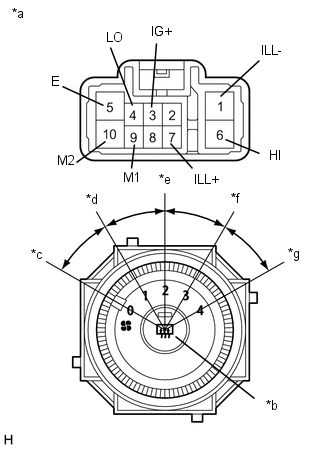

2. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 2
(a) Mesurer la résistance.
(1) Déposer le sous-ensemble de commande de chauffage n° 2. Cliquer ici
|
|
(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
4 (LO), 6 (HI), 9 (M1), 10 (M2) - 5 (E) |
Contacteur de soufflante: OFF |
10 kΩ minimum |
4 (LO) - 5 (E) | Contacteur de soufflante: LO |
En dessous de 1 Ω |
4 (LO), 9 (M1) - 5 (E) |
Contacteur de soufflante: LO-M1 |
En dessous de 1 Ω |
4 (LO), 9 (M1) - 5 (E) |
Contacteur de soufflante: M1 |
En dessous de 1 Ω |
4 (LO), 9 (M1), 10 (M2) - 5 (E) |
Contacteur de soufflante: M1-M2 |
En dessous de 1 Ω |
4 (LO), 10 (M2) - 5 (E) |
Contacteur de soufflante: M2 |
En dessous de 1 Ω |
4 (LO), 10 (M2), 6 (HI) - 5 (E) |
Contacteur de soufflante: M2-HI |
En dessous de 1 Ω |
4 (LO), 6 (HI) - 5 (E) |
Contacteur de soufflante: HI |
En dessous de 1 Ω |
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 2.
(b) S'assurer que le témoin de contacteur de désembueur de lunette arrière s'allume.
(1) Brancher le câble positif (+) de la batterie sur la borne 3 (IG+) et le câble négatif (-) sur la borne 5 (E).
(2) Tourner le contacteur de désembueur de lunette arrière pour le mettre en position ON et s'assurer que le témoin s'allume.
OK:
Le témoin s'allume.
Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 2.
(c) Vérifier l'éclairage.
(1) Brancher le câble positif (+) de la batterie sur la borne 7 (ILL+) et le câble négatif (-) sur la borne 1 (ILL-), puis vérifier si l'éclairage fonctionne.
OK:
L'éclairage s'allume.
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 2.

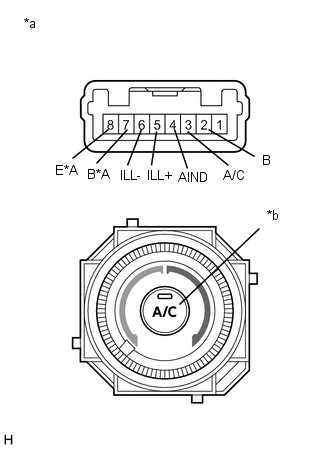

3. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE N° 3
(a) Mesurer la résistance.
(1) Déposer le sous-ensemble de commande de chauffage n° 3. Cliquer ici
|
|
(2) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
2 (B) - 3 (A/C) | Contacteur A/C: ON |
En dessous de 1 Ω |
2 (B) - 3 (A/C) | Contacteur A/C: OFF |
10 kΩ minimum |
7 (B) - 8 (E)*1 | Contacteur MAX HOT: ON |
En dessous de 1 Ω |
7 (B) - 8 (E)*1 | Contacteur MAX HOT: OFF |
10 kΩ minimum |
- *1: avec chauffage PTC
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 3.
(b) Vérifier que le témoin s'allume.
(1) Mettre le contacteur A/C en position ON.
(2) Brancher un câble positif (+) de la batterie sur la borne 2 (B) et un câble négatif (-) sur la borne 4 (AIND) puis vérifier si le témoin s'allume.
OK:
Le témoin s'allume.
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 3.
(c) Vérifier l'éclairage.
(1) Brancher le câble positif (+) de la batterie sur la borne 5 (ILL+) et le câble négatif (-) sur la borne 6 (ILL-), puis vérifier si l'éclairage fonctionne.
OK:
L'éclairage s'allume.
- Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande de chauffage n° 3.
