VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE RETROVISEUR INTERIEUR
(a) Vérifier le fonctionnement de l'ensemble de rétroviseur intérieur arrière électrochromatique.
|

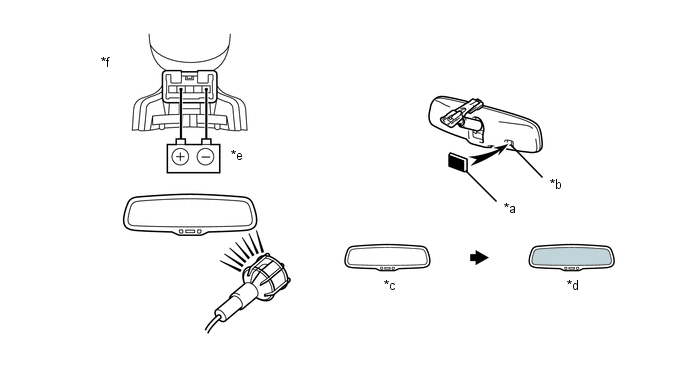

*a | Ruban adhésif noir |
*b | Capteur avant |
|
*c | Clair(e) |
*d | Foncé(e) |
|
*e | Batterie |
*f | Pièce constitutive sans faisceau de câbles branché (Ensemble de rétroviseur intérieur) |
(1) Brancher un câble positif (+) de la batterie sur la borne 4 et un câble négatif (-) sur la borne 1.
(2) Enfoncer le contacteur AUTO.
(3) Coller du ruban adhésif noir sur le capteur avant pour l'empêcher de capter.
(4) Eclairer le rétroviseur avec une lampe électrique et s'assurer que la surface du rétroviseur s'obscurcit.
OK:
La surface du rétroviseur s'obscurcit.
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de rétroviseur intérieur.
