VERIFICATION
PROCEDURE
1. VERIFIER LA SERRURE DE PORTE AVANT GAUCHE AVEC ENSEMBLE DE MOTEUR
| (a) Vérifier le fonctionnement du moteur de serrure de porte. (1) Appliquer la tension de la batterie et vérifier le fonctionnement du moteur de serrure de porte. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer la serrure de porte avant gauche avec ensemble de moteur. |
|

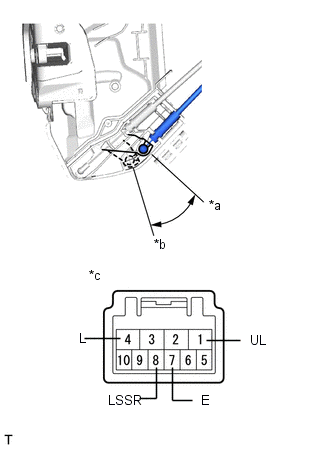

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
7 (E) - 8 (LSSR) | Verrouillage |
10 kΩ minimum |
|
7 (E) - 8 (LSSR) | Déverrouillage |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer la serrure de porte avant gauche avec ensemble de moteur.

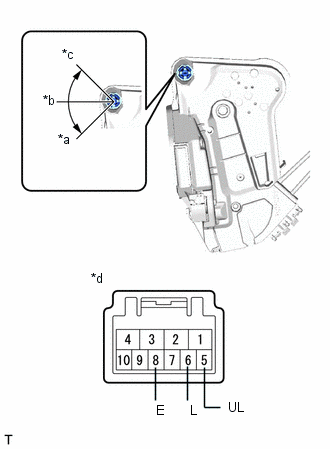

| (c) Vérifier le fonctionnement du contacteur de verrouillage et de déverrouillage de porte par la clé. (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer la serrure de porte avant gauche avec ensemble de moteur. |
|
2. VERIFIER LA SERRURE DE PORTE AVANT DROITE AVEC ENSEMBLE DE MOTEUR
| (a) Vérifier le fonctionnement du moteur de serrure de porte. (1) Appliquer la tension de la batterie et vérifier le fonctionnement du moteur de serrure de porte. OK:
Si le résultat n'est pas conforme aux spécifications, remplacer la serrure de porte avant droite avec ensemble de moteur. |
|

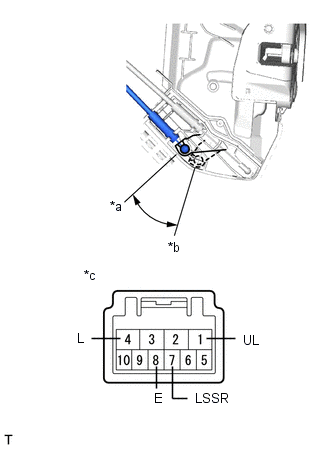

(b) Vérifier le fonctionnement du contacteur de détection de déverrouillage de porte.
(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
7 (LSSR) - 8 (E) | Verrouillage |
10 kΩ minimum |
|
7 (LSSR) - 8 (E) | Déverrouillage |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer la serrure de porte avant droite avec ensemble de moteur.

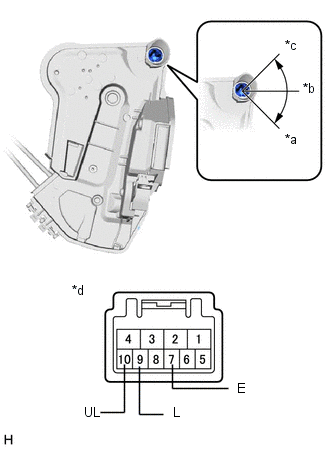

| (c) Vérifier le fonctionnement du contacteur de verrouillage et de déverrouillage de porte par la clé. (sans fonction de commande de verrouillage centralisé des portes à distance) (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer la serrure de porte avant droite avec ensemble de moteur. |
|
