VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DU MOTEUR

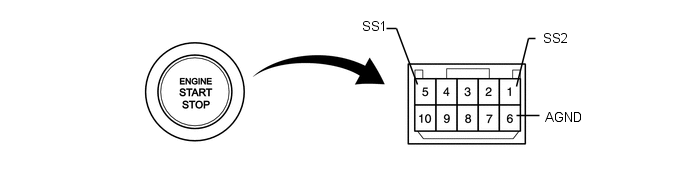

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Position du contacteur |
Condition spécifiée |
|---|---|---|
|
5 (SS1) - 6 (AGND) |
Non enfoncé(e) |
10 kΩ minimum |
|
1 (SS2) - 6 (AGND) | ||
|
5 (SS1) - 6 (AGND) |
Enfoncé(e) |
En dessous de 1 Ω |
|
1 (SS2) - 6 (AGND) |
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur du moteur.
(b) Appliquer la tension de batterie entre les bornes du contacteur et vérifier l'état d'éclairage du témoin de contacteur du moteur.
REMARQUE:
- Si le câble positif (+) et le câble négatif (-) sont mal branchés, le témoin du contacteur du moteur ne s'allume pas.
- Si la tension est trop basse, le témoin du contacteur du moteur ne s'allume pas.
Standard:
|
Condition | Condition spécifiée |
|---|---|
|
Batterie positive (+) → Borne 9 (SWIL) Batterie négative (-) → Borne 6 (AGND) |
S'allume |
|
*a | Témoin |
- | - |
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur du moteur.
Depose
DEPOSE PROCEDURE 1. MESURES DE PRECAUTION REMARQUE: Après avoir mis le contacteur du moteur en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la b ...
Repose
REPOSE PROCEDURE 1. REPOSER LE CONTACTEUR DU MOTEUR (a) Engager les 2 griffes pour reposer le contacteur du moteur. 2. REPOSER LA BASE D'ORIFICE DE CONTACTEUR N° 1 Cliquer ici 3. REPOSER L'ENS ...
