VERIFICATION
PROCEDURE

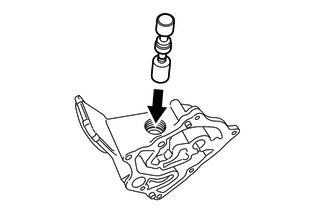

1. VERIFIER LA SOUPAPE DE DECHARGE DE POMPE A HUILE
(a) Enduire d'huile moteur la soupape de décharge de pompe à huile et s'assurer qu'elle glisse sans résistance dans l'orifice de soupape de décharge de pompe à huile sous l'effet de son propre poids. Si ce n'est pas le cas, remplacer la soupape de décharge de pompe à huile. Si nécessaire, remplacer l'ensemble de pompe à huile. |
|
2. VERIFIER LES ROTORS DE LA POMPE A HUILE

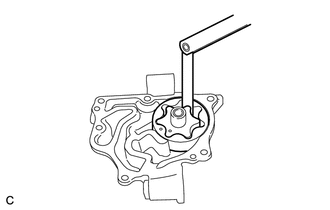

(a) Vérifier le jeu en bout.
(1) A l'aide d'une jauge d'épaisseur, mesurer le jeu entre les extrémités du rotor menant de pompe à huile et du rotor mené de pompe à huile. Jeu en bout standard: 0,08 à 0,16 mm (0,00315 à 0,00630 po) Jeu en bout maximum: 0,35 mm (0,0138 po) Si le jeu en bout est supérieur au maximum, remplacer l'ensemble de pompe à huile. |
|

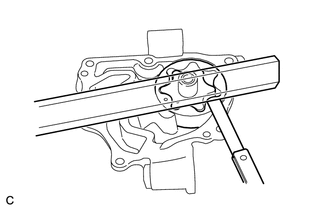

(b) Vérifier le jeu latéral.
(1) A l'aide d'une règle de précision et d'une jauge d'épaisseur, mesurer le jeu entre le rotor menant de pompe à huile, le rotor mené de pompe à huile et la règle de précision. Jeu latéral standard: 0,085 à 0,135 mm (0,00335 à 0,00531 po) Jeu latéral maximum: 0,16 mm (0,00630 po) Si le jeu latéral est supérieur au maximum, remplacer l'ensemble de pompe à huile. |
|

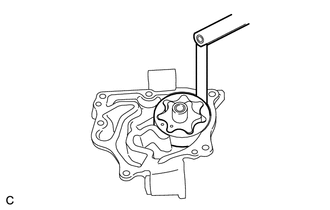

(c) Vérifier le jeu de corps.
(1) A l'aide d'une jauge d'épaisseur, mesurer le jeu entre le rotor mené de pompe à huile et le corps de pompe à huile. Jeu de corps standard: 0,12 à 0,19 mm (0,00472 à 0,00748 po) Jeu de corps maximum: 0,325 mm (0,0128 po) Si le jeu de corps est supérieur au maximum, remplacer l'ensemble de pompe à huile. |
|
Demontage
DEMONTAGE PROCEDURE 1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DE POMPE A HUILE (a) Déposer les 6 boulons et le sous-ensemble de cache de pompe à huile. (b) Déposer le rotor me ...
Remontage
REMONTAGE PROCEDURE 1. REPOSER LA SOUPAPE DE DECHARGE DE POMPE A HUILE (a) Enduire d'huile moteur la soupape de décharge de pompe à huile et l'orifice de soupape de décharge de pompe à huile ...
