VERIFICATION
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Lors de l'essai, faire attention de ne pas se coincer les doigts ou les vêtements entre les pièces mobiles.
PROCEDURE
1. VERIFIER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE
|

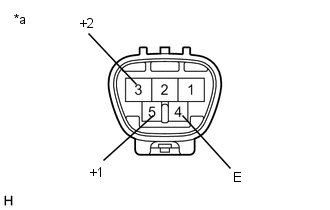

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de moteur d'essuie-glace avant) |
(a) Vérifier le fonctionnement LO.
(1) Brancher un câble positif (+) de la batterie sur la borne 5 (+1) et un câble négatif (-) sur la borne 4 (E) puis s'assurer que le moteur tourne à faible vitesse.
OK:
Le moteur tourne à basse vitesse (LO).
(b) Vérifier le fonctionnement HI.
(1) Brancher un câble positif (+) de la batterie sur la borne 3 (+2) et un câble négatif (-) sur la borne 4 (E) puis s'assurer que le moteur tourne à vitesse élevée.
OK:
Le moteur tourne à vitesse élevée (HI).
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de moteur d'essuie-glace avant.
