VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
(a) Vérifier le balayage intermittent de l'essuie-glace avant.
| (1) Brancher un câble positif (+) du voltmètre sur la borne E11-3 (+1) et un câble négatif (-) sur la borne E12-4 (EW). |
|
(2) Mettre le contacteur d'essuie-glace en position INT.
(3) Activer l'essuie-glace à balayage intermittent et vérifier la tension entre les bornes E11-3 (+1) et E12-4 (EW).
OK:

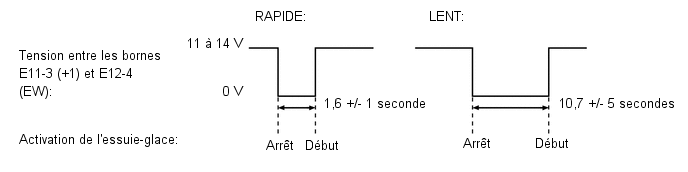

La tension varie comme indiqué sur le schéma.
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'essuie-glace avant.
(b) Vérifier le fonctionnement du lave-glace avant.
| (1) Brancher un câble positif (+) du voltmètre sur la borne E11-3 (+1) et un câble négatif (-) sur la borne E12-4 (EW). |
|
(2) Mettre le contacteur d'allumage en position ON.
(3) Mettre le contacteur de lave-glace en position ON et OFF et vérifier la tension entre les bornes E11-3 (+1) et E12-4 (EW).
OK:

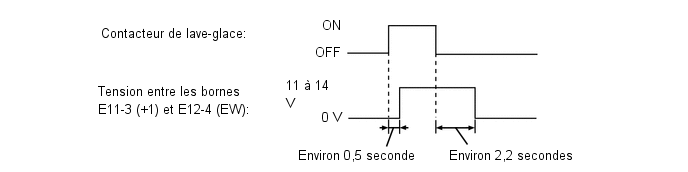

La tension change comme indiqué sur le schéma suivant.
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'essuie-glace avant.
