VERIFICATION SUR VEHICULE
PROCEDURE
1. VERIFIER LE SOUS-ENSEMBLE DE CAPOT

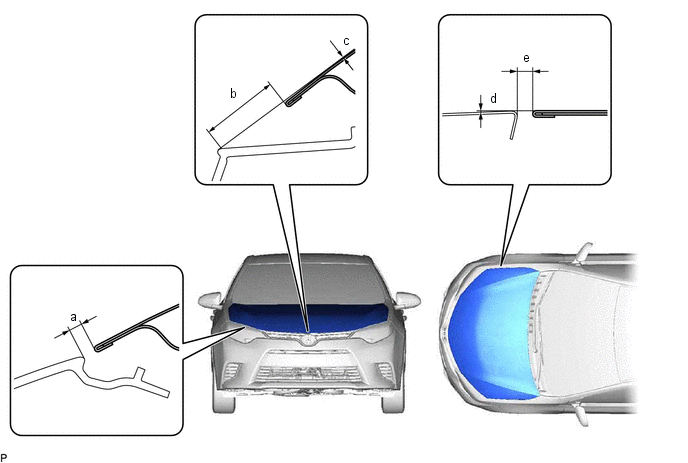

(a) Vérifier que les mesures du jeu pour les zones "a" à "e" sont dans les plages admises.

Zone | Mesure |
Zone | Mesure |
---|---|---|---|
a | 1,65 Ã 5,65 mm (0,0650 Ã 0,222 po) |
b | 21 Ã 25 mm (0,827 Ã 0,984 po) |
c | -1,5 Ã 1,5 mm (-0,0591 Ã 0,0591 po) |
d | -1,5 Ã 1,5 mm (0,0591 Ã 0,0591 po) |
e | 2,0 Ã 5,0 mm (0,0787 Ã 0,197 po) |
- | - |
