DESCRIPTION
Ce DTC est enregistré lorsque la communication LIN entre l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) s'arrête pendant 10 secondes minimum.
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé |
---|---|---|---|
B2321 | Arrêt de communication de l'ECU de moteur de porte D |
Absence de communication entre l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) pendant 10 secondes minimum. |
|

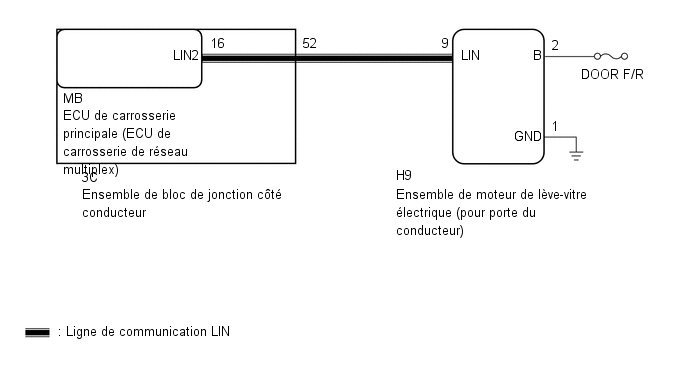

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
- Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
- Lorsqu'un ensemble de moteur de lève-vitre électrique est remplacé ou déposé et reposé, il doit être initialisé.
Cliquer ici
PROCEDURE
1. | VERIFIER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
(a) Déposer l'ensemble de bloc de jonction côté conducteur.
Cliquer ici

*a | Pièce constitutive sans faisceau de câbles branché (ensemble de bloc de jonction côté conducteur) |
- | - |
(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction côté conducteur.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
CONSEIL:
Cette vérification sert à vérifier la ligne de communication LIN dans l'ensemble de bloc de jonction côté conducteur qui relie le faisceau de câbles à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) intégrée.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
3C-52 - MB-16 (LIN2) |
En permanence | En dessous de 1 Ω |
INCORRECT | ![]() | REMPLACER L'ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR |
|
2. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION COTE CONDUCTEUR - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte du conducteur)) |
(a) Débrancher le connecteur H9 de l'ensemble de moteur de lève-vitre électrique (pour porte du conducteur).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
REMARQUE:
Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'allumage de la position ON à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
3C-52 - H9-9 (LIN) |
Contacteur d'allumage en position OFF |
En dessous de 1 Ω |
H9-9 (LIN) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
10 kΩ minimum |
3C-52 - Masse de carrosserie |
Contacteur d'allumage en position OFF |
10 kΩ minimum |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte du conducteur) - BATTERIE, MASSE DE CARROSSERIE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
H9-2 (B) - H9-1 (GND) |
En permanence | 11 Ã 14 V |
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester |
Condition | Condition spécifiée |
---|---|---|
H9-1 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
4. | REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour côté conducteur) |
(a) Remplacer l'ensemble de moteur de lève-vitre électrique (pour porte conducteur).
Cliquer ici
|
5. | VERIFIER SI DES DTC SONT EMIS |
(a) Supprimer les DTC.
Cliquer ici
(b) Vérifier à nouveau les DTC.
Body Electrical > Main Body > Trouble CodesOK:
Le DTC B2321 n'est pas émis.
OK | ![]() | FIN (L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (pour porte du conducteur) ETAIT DEFECTUEUX) |
INCORRECT | ![]() | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
