Pieces Constitutives
PIECES CONSTITUTIVES

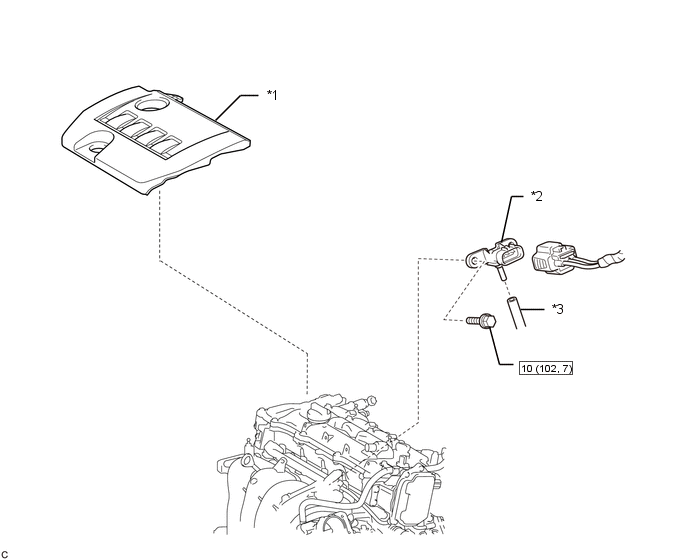

SCHEMA
|
*1 | CACHE-SOUPAPES N° 2 |
*2 | CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
|
*3 | DURITE A DEPRESSION |
- | - |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
2. DEPOSER LE CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
| (a) Débrancher le connecteur de durite à dépression et du capteur de dépression (capteur de pression absolue au collecteur) du capteur de dépression (capteur de pression absolue au collecteur). |
|
(b) Déposer le boulon et le capteur de dépression (capteur de pression absolue au collecteur).
Repose
REPOSE
PROCEDURE
1. REPOSER LE CAPTEUR DE DEPRESSION (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
| (a) Aligner la saillie du support de capteur de dépression avec l'orifice du capteur de dépression (capteur de pression absolue au collecteur). |
|
(b) Reposer le capteur de dépression (capteur de pression absolue au collecteur) à l'aide du boulon.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
(c) Brancher le connecteur de durite à dépression et du capteur de dépression (capteur de pression absolue au collecteur) sur le capteur de dépression (capteur de pression absolue au collecteur).
2. REPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
