DESCRIPTION

Le sous-ensemble de servomoteur de volet de mode émet des signaux d'impulsions pour informer l'ensemble d'amplificateur de climatisation de la position du volet. L'ensemble d'amplificateur de climatisation active le moteur (normal ou marche arrière) en fonction de ces signaux pour déplacer le sous-ensemble de servomoteur de volet de mode dans la position appropriée, ce qui commande la commutation de sortie d'air.

L'ensemble d'amplificateur de climatisation communique avec le servo via un IC de communication/pilote et un ensemble de câblage nommé ensemble de faisceau de câbles de climatisation.

N° de DTC	Objet de la détection	Condition de détection du DTC	Organe incriminé	Mémoire
B1443/43	Circuit du servomoteur de commande de volet de sortie d'air	La valeur du capteur de position du volet de sortie d'air ne change pas, même si l'ensemble d'amplificateur de climatisation actionne le sous-ensemble de servomoteur de volet de mode	Sous-ensemble de servo de volet de mode Ensemble de faisceau de câbles de climatisation Ensemble d'amplificateur de climatisation	Mémorisé(e) (30 s minimum)*1

• *1: L'ensemble d'amplificateur de climatisation enregistre ce DTC si le dysfonctionnement est survenu pendant la période de temps indiquée entre parenthèses.

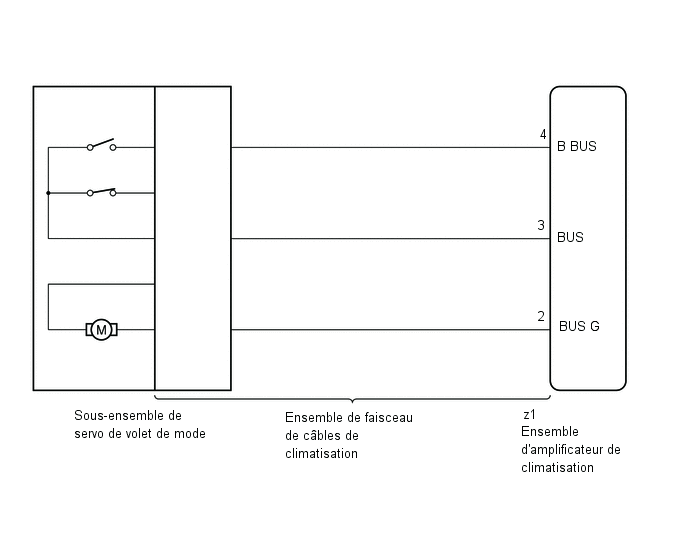

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

S'assurer qu'il n'y a aucun problème mécanique car ce DTC peut être émis soit lorsqu'une tringle de volet ou un volet est mécaniquement coincé.

PROCEDURE

1.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Actionner le contacteur MODE.

(e) Sélectionner les menus suivants: Body Electrical / Air Conditioner / Data List.

(f) Vérifier la/les valeur(s) en se reportant au tableau ci-dessous.

Body Electrical > Air Conditioner > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Air Outlet Servo Pulse (D)	Impulsion cible de sous-ensemble de servomoteur de volet de mode	Min.: 0 Max.: 255	FACE: 47 (impulsions) B/L: 37 (impulsions) FOOT: 17 (impulsions) FOOT/DEF: 9 (impulsions) DEF: 5 (impulsions)	-
Air Outlet Servo Actu Pulse(D)	Impulsion réelle de sous-ensemble de servomoteur de volet de mode	Min.: 0 Max.: 255	FACE: 47 (impulsions) B/L: 37 (impulsions) FOOT: 17 (impulsions) FOOT/DEF: 9 (impulsions) DEF: 5 (impulsions)	-

Body Electrical > Air Conditioner > Data List

Affichage du tester
Air Outlet Servo Pulse (D)
Air Outlet Servo Actu Pulse(D)

OK:

Lorsque le contacteur de mode est activé, l'impulsion réelle change en suivant l'impulsion cible.

Résultat:

Résultat	Passer au point
L'impulsion cible change mais l'impulsion réelle ne change pas	A
L'impulsion cible et l'impulsion réelle ne changent pas	B
L'impulsion réelle change en suivant l'impulsion cible (lorsque la recherche de pannes est effectuée sur la base des DTC)	C
L'impulsion réelle change en suivant l'impulsion cible (lors de la recherche de pannes conformément au tableau des symptômes de problèmes)	D

B

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

C

PASSER AU POINT 4

D

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

A

2.	REMPLACER LE SOUS-ENSEMBLE DE SERVO DE VOLET DE MODE

(a) Remplacer le sous-ensemble de servomoteur de volet de mode.

Cliquer ici

CONSEIL:

Le servomoteur ne pouvant être vérifié lorsqu'il est déposé du véhicule, le remplacer par un servomoteur neuf ou en bon état et vérifier que les conditions reviennent à la normale.

(b) Rechercher les DTC.

Cliquer ici

Body Electrical > Air Conditioner > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC B1443/43 est émis	A
Le DTC B1443/43 n'est pas émis	B

B

FIN (LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE MODE ETAIT DEFECTUEUX)

A

3.	REMPLACER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION

(a) Remplacer l'ensemble de faisceau de câbles de climatisation.

Cliquer ici

CONSEIL:

L'ensemble de faisceau de câbles de climatisation ne pouvant être vérifié pendant sa dépose du véhicule, remplacer l'ensemble de faisceau de câbles de climatisation par un élément neuf ou en bon état et vérifier que les conditions reviennent à la normale.

(b) Rechercher les DTC.

Cliquer ici

Body Electrical > Air Conditioner > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC B1443/43 est émis	A
Le DTC B1443/43 n'est pas émis	B

A

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

B

FIN (L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION ETAIT DEFECTUEUX)

4.	CONFIRMER A NOUVEAU LE DTC EMIS

(a) Vérifier les DTC.

Cliquer ici

Body Electrical > Air Conditioner > Trouble Codes

Résultat:

Résultat	Passer au point
Le DTC B1443/43 est émis	A
Le DTC B1443/43 n'est pas émis	B

A

REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
