DESCRIPTION
L'ensemble de tuner de l'élément stéréo envoie le signal de données de l'image à l'ensemble de récepteur de navigation via ce circuit.
SCHEMA DE CABLAGE
PROCEDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE RECEPTEUR DE NAVIGATION - ENSEMBLE DE TUNER DE L'ELEMENT STEREO) |

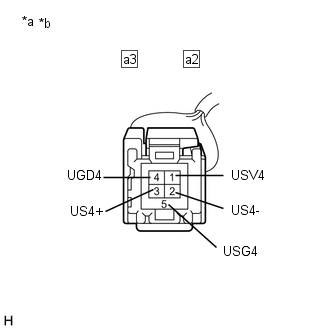

(a) Débrancher le connecteur a3 de l'ensemble de récepteur de navigation.
(b) Débrancher le connecteur a2 de l'ensemble de tuner de l'élément stéréo.
| (c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| OK |  | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| INCORRECT | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
