- Réservoir de liquide de lave-glace
- Bouchon de remplissage d'huile moteur
- Jauge de niveau d'huile moteur
- Réservoir du liquide de frein
- Batterie
- Boîte à fusibles
- Ventilateur électrique de refroidissement
- Réservoir de liquide de refroidissement
- Condenseur
- Radiateur
Huile moteur
Vérifiez le niveau d'huile avec la jauge, moteur à l'arrêt et à température de fonctionnement.
â– Vérification du niveau d'huile moteur
1. Garez le véhicule sur un sol plat. Montez le moteur en température et arrêtez-le, puis attendez plus de 5 minutes pour permettre à l'huile de redescendre dans la partie inférieure du moteur.

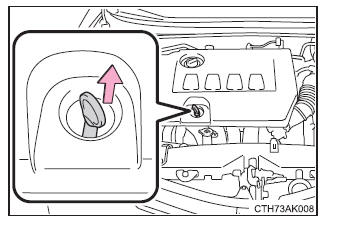

2. Sortez la jauge, tout en tenant un chiffon dessous.
3. Essuyez la jauge.
4. Remettez la jauge en place en appuyant bien à fond.
5. Sortez la jauge et vérifiez le niveau d'huile, tout en tenant un chiffon dessous.
- Bas
- Normal
- Excessif
La forme de la jauge peut varier en fonction du type de véhicule ou de moteur.
6. Essuyez la jauge et remettez-la en place complètement.
â– Ajout d'huile moteur
Si le niveau d'huile est en-dessous ou proche du repère de niveau, ajoutez une huile moteur de même type que celle utilisée dans le moteur.
Avant d'ajouter de l'huile, veillez à bien vérifier le type d'huile à utiliser et préparez l'outillage dont vous avez besoin.
Quantité d'huile (Basse → Plein) | 1,6 qt. (1,5 L, 1,3 Imp. qt.) |
Éléments | Entonnoir propre |
1. Retirez le bouchon de l'orifice de remplissage d'huile en le tournant dans le sens antihoraire.
2. Versez l'huile moteur en petit filet et vérifiez régulièrement le niveau avec la jauge.
3. Revissez le bouchon de remplissage d'huile en le tournant dans le sens horaire.
â– Consommation d'huile moteur
Une certaine quantité d'huile moteur est consommée lors de la conduite du véhicule. Dans les situations suivantes, la consommation d'huile peut augmenter et il peut être nécessaire d'effectuer un réapprovisionnement en huile moteur entre les intervalles d'entretien.
- Lorsque le moteur est neuf, immédiatement après l'achat du véhicule ou après le remplacement du moteur, par exemple
- Si une huile de qualité insuffisante ou d'une viscosité inappropriée est utilisée
- Lors de la conduite à haute vitesse ou avec un chargement lourd, ou lorsque vous conduisez en accélérant ou en décélérant fréquemment
- Lorsque vous laissez le moteur au ralenti pendant une longue période ou si vous conduisez fréquemment dans un trafic dense
â– Huile moteur usagée
- L'huile moteur usagée contient des contaminants potentiellement nocifs susceptibles de provoquer des maladies de peau comme des inflammations et le cancer de la peau. Par conséquent, veillez à éviter tout contact prolongé et répété avec l'huile moteur. Pour retirer de l'huile moteur usagée de votre peau, lavez-vous abondamment avec de l'eau et du savon.
- Ne jetez pas l'huile usagée et vos filtres à huile que de
manière sûre et
responsable. Ne jetez pas votre huile usagée et vos filtres à
huile aux
ordures, aux égouts ou directement dans la nature.
Pour toute information relative à la collecte et au recyclage, appelez votre concessionnaire Toyota, une station-service ou un magasin d'accessoires auto.
- Ne laissez pas les huiles moteur usagées à la portée des enfants.
NOTE
â– Pour prévenir toute panne moteur grave
Vérifiez régulièrement le niveau d'huile.
â– Lorsque vous faites une vidange d'huile moteur
- Veillez à ne pas verser d'huile moteur sur les éléments du véhicule.
- Évitez de trop remplir, sous peine d'occasionner des dommages au moteur.
- Vérifiez le niveau d'huile à la jauge chaque fois que vous en ajoutez.
- Veillez à bien revisser et serrer le bouchon de remplissage d'huile moteur.
Liquide de refroidissement moteur
Le niveau du liquide de refroidissement est correct lorsqu'il se trouve entre les repères "F" et "L" du vase d'expansion, moteur à froid.
- Bouchon du vase d'expansion
- Repère "F"
- Repère "L"
Si le niveau est sous le repère "L" ou juste au-dessus, ajoutez du liquide de refroidissement, jusqu'au repère "F".
â– Choix du liquide de refroidissement
Utilisez uniquement du liquide "Toyota Super Long Life Coolant" "Liquide de refroidissement Toyota super longue durée" ou équivalent haut de gamme, à base éthylène glycol, ne contenant ni silicates, ni amines, ni nitrites, ni borates, et à technologie d'acide organique hybride de longue durée.
Pour les États-Unis: Le liquide "Toyota Super Long Life Coolant" "Liquide de refroidissement Toyota super longue durée" est un mélange composé à 50% de liquide de refroidissement et à 50% d'eau déminéralisée. (Température minimale: -31ºF [-35ºC])
Pour le Canada: Le liquide "Toyota Super Long Life Coolant" "Liquide de refroidissement Toyota super longue durée" est un mélange composé à 55% de liquide de refroidissement et à 45% d'eau déminéralisée. (Température minimale: -44ºF [-42ºC])
Pour de plus amples renseignements sur le liquide de refroidissement moteur, contactez votre concessionnaire Toyota.
â– Si le niveau du liquide de refroidissement redescend peu de temps après le remplissage
Contrôlez visuellement le radiateur, les durites, le bouchon du vase d'expansion de liquide de refroidissement moteur, le robinet de vidange et la pompe à eau.
Si vous ne trouvez aucune fuite, demandez à votre concessionnaire Toyota d'effectuer un contrôle sous pression du bouchon de radiateur et de rechercher les fuites éventuelles dans le circuit de refroidissement.
AVERTISSEMENTâ– Lorsque le moteur est chaud
N'ouvrez pas le bouchon du vase d'expansion de liquide de refroidissement moteur ou le bouchon du radiateur.
Le liquide de refroidissement peut être brûlant et sous pression et risque de gicler dans toutes les directions si vous enlevez le bouchon de radiateur, et de vous blesser gravement, en vous brûlant.
NOTE
â– Lorsque vous faites l'appoint en liquide de refroidissement
Le liquide de refroidissement n'est ni de l'eau pure, ni un antigel classique.
Le dosage correct entre eau et antigel doit être respecté pour garantir une lubrification, une protection anticorrosion et un refroidissement suffisamment performants. Veuillez lire avec attention l'étiquette du bidon d'antigel ou du liquide de refroidissement.
â– Si vous renversez du liquide de refroidissement
Rincez abondamment à l'eau claire pour éviter tout dommage aux pièces mécaniques ou à la peinture.
Radiateur et condenseur
Vérifiez le radiateur et le condenseur, et débarrassez-les de tout corps étranger.
Si vous constatez que l'un ou l'autre est très encrassé ou si vous n'êtes pas sûr de leur état, faites inspecter le véhicule par votre concessionnaire Toyota.
AVERTISSEMENTâ– Lorsque le moteur est chaud
Ne touchez pas le radiateur ou le condenseur, qui peuvent être très chauds et donc vous blesser gravement, en vous brûlant par exemple.
Liquide de frein
â– Contrôle du niveau de liquide
Le niveau du liquide de frein doit se situer entre les repères "MAX" et "MIN" du réservoir.
â– Appoint en liquide
Vérifiez le type de liquide à utiliser et préparez l'outillage dont vous avez besoin.
Type de liquide | Liquide de frein FMVSS No.116 DOT 3 ou SAE J1703 |
Élément | Entonnoir propre |
1. Coulissez et soulevez la bande de joint pour la retirer partiellement comme illustré.
2. Décrochez les crochets et retirez le cache de service.
3. Retirez le bouchon du réservoir.
4. Ajoutez progressivement du liquide de frein tout en contrôlant le niveau de liquide.
â– Le liquide de frein peut absorber l'humidité présente dans l'air
Un liquide de frein contenant de l'humidité en excès risque de provoquer une perte dangereuse d'efficacité des freins. Utilisez uniquement du liquide de frein venant d'un bidon neuf.
AVERTISSEMENTâ– Lorsque vous remplissez le réservoir
Faites attention car le liquide de frein est un produit dangereux pour vos yeux et vos mains et il détériore les surfaces peintes.
En cas de contact accidentel de liquide avec les mains ou les yeux, rincez la partie touchée abondamment à l'eau claire.
Si vous éprouvez encore un sentiment de gêne, consultez un médecin.
NOTE
â– Si le niveau de liquide est insuffisant ou excessif
Il est normal que le niveau du liquide de frein baisse légèrement à mesure de l'usure des plaquettes de frein ou lorsque le niveau de liquide dans l'accumulateur est haut.
Cependant, si le réservoir doit être fréquemment rempli, il y a peut-être un problème grave. Contactez votre concessionnaire Toyota dès que possible dans les cas suivants.
Batterie
Contrôlez la batterie comme suit.
â– Extérieur de la batterie
Vérifiez que les bornes de la batterie ne sont pas corrodées, que les connexions ne sont pas desserrées, que les câbles ne sont pas entaillés et que la bride est bien serrée.
- Bornes
- Bride de maintien
â– Avant la mise en charge
Pendant la recharge, la batterie produit des vapeurs d'hydrogène, lesquelles sont hautement inflammables et explosives. Par conséquent, respectez les précautions suivantes avant toute mise en charge:
- Si la mise en charge s'effectue alors que la batterie est en place dans le véhicule, n'oubliez pas de débrancher le câble de masse.
- Assurez-vous que le commutateur d'alimentation du chargeur est éteint lorsque vous branchez et débranchez les câbles du chargeur à la batterie.
â– Après recharge/rebranchement de la batterie (véhicules avec un système d'accès et de démarrage "mains libres")
- Il peut arriver qu'il soit impossible de déverrouiller les portes avec le système d'accès et de démarrage "mains libres" immédiatement après que la batterie a été rebranchée. Si cela se produit, utilisez la télécommande du verrouillage centralisé ou la clé conventionnelle pour verrouiller/déverrouiller les portes.
- Démarrez le moteur avec le contact du moteur en mode ACCESSORY. Le moteur peut ne pas démarrer lorsque le contact du moteur est placé sur arrêt. Cependant, le moteur fonctionne normalement à partir de la deuxième tentative.
- Le mode du contacteur de démarrage est mémorisé par le véhicule. Si
la
batterie est rebranchée, le véhicule rétablit le mode de contacteur de
démarrage à l'état sélectionné avant que la batterie ne soit débranchée.
Assurez-vous d'arrêter le moteur avant de débrancher la batterie. Soyez particulièrement prudent au moment de brancher la batterie si vous ignorez dans quel mode était le contacteur de démarrage avant que la batterie ne se décharge.
Si le système s'obstine à ne pas démarrer après de multiples tentatives, contactez votre concessionnaire Toyota.
AVERTISSEMENTâ– Composants chimiques de la batterie
Les batteries contiennent de l'acide sulfurique, une substance toxique et corrosive qui produit des vapeurs d'hydrogène, hautement inflammables et explosives. Pour réduire les risques d'accident grave, voire mortel, respectez les précautions suivantes lorsque vous intervenez sur la batterie ou à proximité directe:
- Ne provoquez pas d'étincelles, par la mise en contact des bornes de la batterie avec un outil.
- Ne fumez pas et ne craquez pas d'allumette à proximité de la batterie.
- Évitez tout contact avec les yeux, la peau et les vêtements.
- N'ingérez ou n'inhalez jamais l'électrolyte.
- Portez des lunettes de protection lorsque vous travaillez à proximité de la batterie.
- Ne laissez pas les enfants s'approcher de la batterie.
â– Où charger la batterie en toute sécurité
Rechargez toujours la batterie à l'air libre. Ne rechargez pas la batterie dans un garage ou un local fermé sans aération suffisante.
â– Comment mettre en charge la batterie
Effectuez toujours une charge lente (5 A maximum). La batterie risque d'exploser si vous essayez de la recharger plus vite.
â– Mesures d'urgence concernant l'électrolyte
- En cas de contact de l'électrolyte avec les yeux
Rincez à l'eau claire pendant 15 minutes au moins et consultez immédiatement un médecin. Dans la mesure du possible, continuez à mouiller les yeux, à l'aide d'une éponge ou d'une serviette, pendant le trajet jusqu'au service médical le plus proche. - En cas de contact de l'électrolyte avec la peau
Lavez abondamment la partie concernée. Consultez immédiatement un médecin si vous ressentez une douleur ou une brûlure. - En cas de contact de l'électrolyte avec les vêtements
Il risque de traverser les vêtements et d'atteindre la peau. Retirez immédiatement le vêtement et appliquez si nécessaire la procédure décrite précédemment. - En cas d'ingestion accidentelle d'électrolyte
Buvez de l'eau ou du lait en grande quantité. Consultez un médecin de toute urgence.
NOTE
â– Lorsque vous rechargez la batterie
Ne rechargez jamais la batterie alors que le moteur est en marche. Veillez également à ce que tous les accessoires soient hors tension.
Liquide de lave-glace
Faites l'appoint en liquide de lave-glace dans les situations suivantes:
- Une buse de lave-glace ne fonctionne pas.
- Le message d'avertissement (sur modèles équipés) apparaît sur l'écran multifonctionnel.
â– Lorsque vous faites l'appoint en liquide de lave-glace
N'ajoutez pas de liquide de lave-glace lorsque le moteur est chaud ou en marche, car il contient de l'alcool et pourrait provoquer un incendie en cas de débordement sur le moteur, etc.
NOTE
â– N'utilisez aucun autre produit que du liquide de lave-glace
N'utilisez pas d'eau savonneuse ou d'antigel pour moteur à la place du liquide de lave-vitre.
Cela peut causer l'apparition de stries sur les surfaces peintes du véhicule, ainsi que des dommages à la pompe entraînant des problèmes de vaporisation du liquide de lave-vitre.
â– Dilution du liquide de lave-glace
Diluez le liquide de lave-glace dans l'eau si nécessaire.
Reportez-vous aux températures de gel listées sur l'étiquette du bidon de liquide de lave-glace.
Positionnement du cric
Lorsque vous utilisez un cric, respectez les instructions du manuel fourni avec le cric et effectuez l'opération en toute sécurité. Lorsque vous levez votre véhic ...
Pneus
Changez les pneus ou permutez les roues en fonction du programme d'entretien ou de l'usure des bandes de roulement. Contrôle des pneus Vérifiez que les témoins d'usure d ...
