Lorsque vous levez votre véhicule avec le cric, veillez à placer correctement ce dernier. En le plaçant de manière inadéquate, vous risquez d'endommager votre véhicule ou de vous blesser.

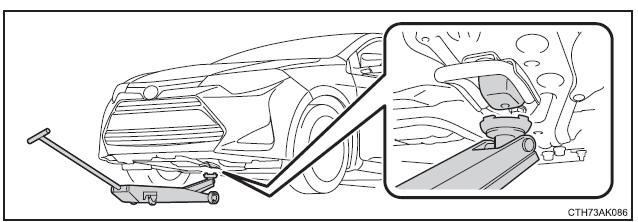

Avant

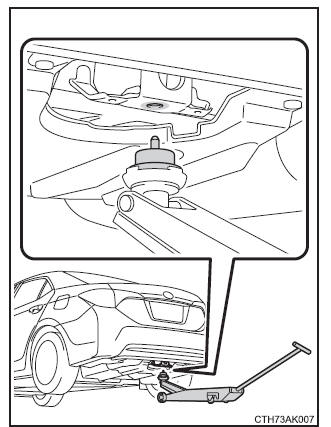

Arrière

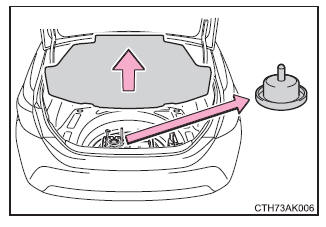

1. Sortez l'accessoire du cric.
2. Lorsque vous levez votre véhicule avec le cric, veillez à placer correctement ce dernier.

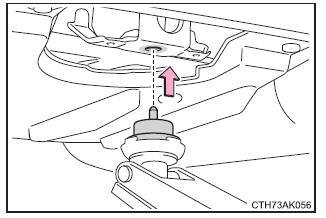

3. Avant de lever le véhicule, assurez-vous que le cric d'atelier est positionné de manière à ce que la protubérance de l'accessoire de cric s'emboîte correctement dans le trou de l'appui de levage.
Veillez à placer le cric correctement à l'emplacement prévu à cet effet.
Le fait de lever le véhicule avec un cric mal positionné pourrait endommager le véhicule et provoquer sa chute.
