Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE |
*2 | ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
Cliquer ici
2. DEPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE
| (a) Débrancher le connecteur. |
|
(b) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer l'ensemble de contacteur d'avertissement de déverrouillage du support supérieur de colonne de direction, comme indiqué sur le schéma.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE
|

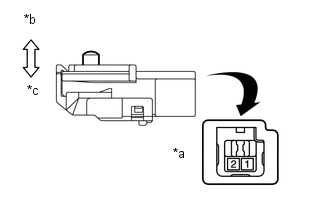

*a | Pièce constitutive sans faisceau de câbles branché (Ensemble de contacteur d'avertissement de déverrouillage) |
|
*b | Contacteur relâché |
|
*c | Contacteur enfoncé |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
1 - 2 | Contacteur relâché (clé retirée) |
10 kΩ minimum |
|
1 - 2 | Contacteur enfoncé (clé introduite) |
En dessous de 1 Ω |
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'avertissement de déverrouillage.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE
| (a) Engager les 2 griffes pour reposer l'ensemble de contacteur d'avertissement de déverrouillage sur le support supérieur de colonne de direction, comme indiqué sur le schéma. |
|
(b) Brancher le connecteur.
2. REPOSER L'ENSEMBLE DE CONTACTEUR D'ESSUIE-GLACE AVANT
Cliquer ici
