Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA

*1 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL |
*2 | ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT |
*3 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT |
*4 | PLAQUE DE SEUIL DE PORTE AVANT |
*5 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
*6 | PLAQUE DE SEUIL DE PORTE ARRIERE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
2. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici
3. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
(a) Détacher le bourrelet d'habillage d'ouverture de porte avant.
4. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
(a) Débrancher le bourrelet d'habillage d'ouverture de porte arrière.
5. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL
Cliquer ici

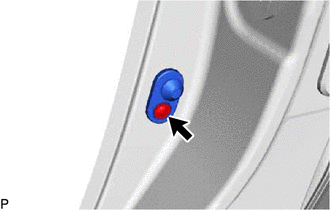

6. DEPOSER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT
(a) Débrancher le connecteur.
(b) A l'aide d'une clé à douille "TORX" T30, enlever le boulon et l'ensemble de contacteur d'éclairage de seuil de porte avant. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'éclairage de seuil de porte avant. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR D'ECLAIRAGE DE SEUIL DE PORTE AVANT
(a) A l'aide d'une clé à douille "TORX" T30, poser l'ensemble de contacteur d'éclairage de seuil de porte avant avec la vis.
Torque:
6,3 N·m {64 kgf·cm, 56 in·lbf}
(b) Brancher le connecteur.
2. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL
Cliquer ici
3. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT
pour côté gauche:
Cliquer ici
pour côté droit:
Cliquer ici
4. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE
pour côté gauche:
Cliquer ici
pour côté droit:
Cliquer ici
5. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
6. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici
