DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)

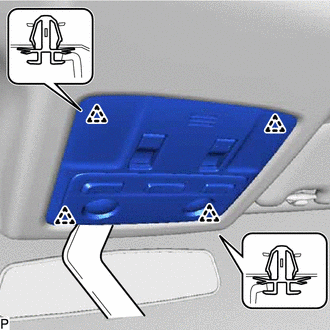

| (a) A l'aide d'un extracteur de moulure, libérer les 4 agrafes. |
|
(b) Débrancher le connecteur pour déposer l'ensemble d'éclairage de lecture.
2. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
(a) A l'aide d'un extracteur de moulure, libérer les 4 griffes.
(b) Débrancher le connecteur pour déposer l'ensemble d'éclairage de lecture.
3. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE N° 2 (avec toit ouvrant)
(a) Libérer les 4 griffes pour déposer l'ensemble d'éclairage de lecture n° 2 de l'ensemble d'éclairage de lecture.
4. DEPOSER LA LENTILLE DE PLAFONNIER EXTERIEURE (avec toit ouvrant)
(a) Libérer les 6 griffes pour déposer la lentille de plafonnier extérieure de l'ensemble d'éclairage de lecture n° 2.
5. DEPOSER L'AMPOULE D'ECLAIRAGE DE LECTURE (avec toit ouvrant)
(a) Déposer les 2 ampoules d'éclairage de lecture de l'ensemble d'éclairage de lecture n° 2.
6. DEPOSER L'AMPOULE D'ECLAIRAGE DE LECTURE (sans toit ouvrant)
| (a) Tourner les 2 douilles d'éclairage de lecture avec les 2 ampoules d'éclairage de lecture comme indiqué sur le schéma afin de déposer l'ensemble. |
|
(b) Déposer les 2 ampoules d'éclairage de lecture des 2 douilles d'éclairage de lecture.
7. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (avec toit ouvrant)
Cliquer ici
8. DEPOSER L'ENSEMBLE DE MICRO DE TELEPHONE (sans toit ouvrant)
Cliquer ici
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *A avec toit ouvrant *B sans toit ouvrant *1 ENSEMBLE D'ECLAIRAGE DE LECTURE *2 AMPOULE D'ECLAIRAGE DE LECTURE *3 ENSEMBLE D ...
