DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE CAPTEUR D'AIRBAG
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

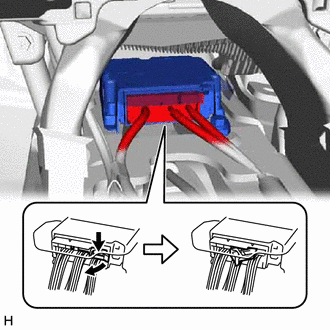

| (c) Débrancher les connecteurs de l'ensemble de capteur d'airbag comme indiqué sur le schéma. REMARQUE: Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag. |
|

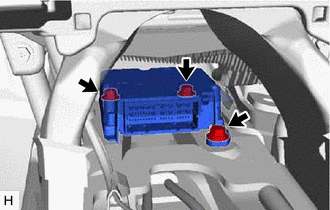

| (d) Déposer les 3 boulons et l'ensemble de capteur d'airbag. |
|
Verification Sur Vehicule
VERIFICATION SUR VEHICULE MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Veiller à suivre correctement les procédures de dépose et de repose pour l'ensemble de capteur d'airbag. PROCEDURE ...
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CAPTEUR D'AIRBAG (a) S'assurer que le contacteur d'allumage est en position OFF. (b) S'assurer que le câble est débranché de la borne négative (-) de la ...
