DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
3. DEPOSER LE CACHE DE POIGNEE DE MAINTIEN DE PORTE
Cliquer ici
4. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT
Cliquer ici
5. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté conducteur)
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)
Cliquer ici
7. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT
Cliquer ici
9. DEPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE
Cliquer ici
10. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT
Cliquer ici
11. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT
Cliquer ici
12. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT
Cliquer ici
13. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT
Cliquer ici
14. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE (pour côté conducteur)
Cliquer ici
15. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT AVEC ENSEMBLE DE BARILLET DE SERRURE (pour passager avant)
avec barillet de serrure:
Cliquer ici
16. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR

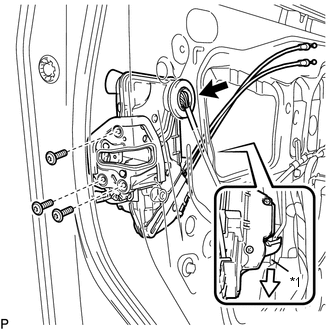

(a) Débrancher le connecteur. |
|
(b) A l'aide d'une clé à douille "TORX" T30, déposer les 3 vis.
(c) Faire coulisser l'ensemble de serrure de porte avant avec moteur vers le bas pour débrancher la tige d'ouverture de serrure de porte avant et déposer l'ensemble de serrure de porte avant avec moteur et les câbles comme une unité.
(d) En cas de réutilisation de l'ensemble de serrure de porte avant avec moteur:

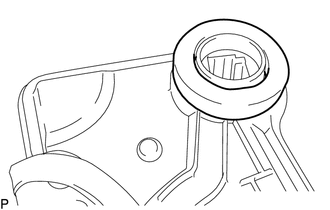

(1) Déposer le joint du faisceau de câble de serrure de porte de l'ensemble de serrure de porte avant avec moteur. |
|
17. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE AVANT
Cliquer ici
18. DEPOSER L'ENSEMBLE DE CABLE DE VERROUILLAGE INTERIEUR DE PORTE AVANT
Cliquer ici
