DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête non-escamotable)
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (avec appuie-tête escamotable)
Cliquer ici
3. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
4. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
5. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
6. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE DROIT (pour côté gauche)
Cliquer ici
8. DEPOSER LE SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE (pour côté droit)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. DEPOSER LE GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE
Cliquer ici
10. DEPOSER LE GARNISSAGE LATERAL DROIT DE SIEGE ARRIERE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
11. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL GAUCHE DE PAVILLON
Cliquer ici
12. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE PAVILLON
CONSEIL:
Procéder de la même manière que pour le côté gauche.
13. DEPOSER LE CACHE D'ORIFICE DE CEINTURE DE SECURITE D'HABILLAGE DE PLAGE ARRIERE
Cliquer ici
14. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
Cliquer ici

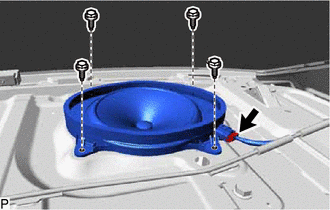

15. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR ARRIERE
(a) Débrancher le connecteur. |
|
(b) Déposer les 4 boulons et l'ensemble de haut-parleur arrière.
REMARQUE:
Ne pas toucher le cône du haut-parleur.
