DEPOSE
PROCEDURE
1. DEPOSER LA ROUE AVANT DROITE
2. DEPOSER LE SABOT DE PROTECTION DROIT DU MOTEUR
Cliquer ici
3. DEPOSER LE CACHE-SOUPAPES N° 2
Cliquer ici
4. DEPOSER LA COURROIE STRIEE
Cliquer ici
5. DEPOSER LA POULIE DE VILEBREQUIN

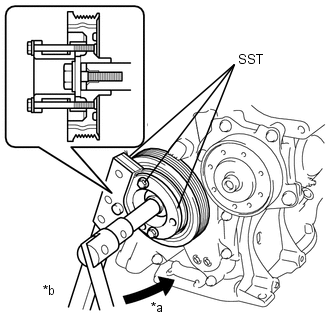

(a) A l'aide du SST, maintenir la poulie du vilebrequin et desserrer le boulon de réglage de poulie de vilebrequin. SST: 09213-58014 91551-80840 SST: 09330-00021 |
|
(b) A l'aide du SST, déposer la poulie de vilebrequin et son boulon de réglage. SST: 09950-50013 09951-05010 09952-05010 09953-05020 09954-05021 CONSEIL: Si nécessaire, déposer la poulie de vilebrequin et le boulon de poulie de vilebrequin à l'aide du SST. |
|
6. DEPOSER LA BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION
(a) A l'aide d'un couteau, couper la lèvre de la bague d'étanchéité de cache de chaîne de distribution.
(b) A l'aide d'un tournevis, faire levier sur la bague d'étanchéité du cache de chaîne de distribution. REMARQUE: Après la dépose, s'assurer que le vilebrequin et le sous-ensemble de cache de chaîne de distribution ne sont pas endommagés. S'il est endommagé, lisser la surface avec une feuille de papier de verre n° 400. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 POULIE DE VILEBREQUIN *2 SABOT DE PROTECTION DROIT DU MOTEUR *3 CACHE-SOUPAPES N° 2 *4 BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DI ...
Repose
REPOSE PROCEDURE 1. REPOSER LA BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION (a) Appliquer de la graisse MP sur la lèvre d'une bague d'étanchéité de cache de chaîne de distribution neuv ...
