DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
L'ensemble de moteur avec l'ensemble de boîte-pont automatique est très lourd. Veiller à suivre la procédure décrite dans le manuel de réparation, sinon le dispositif de levage du moteur risque de tomber brusquement.
PROCEDURE
1. DEPOSER LE CACHE INFERIEUR DE CARTER DE VOLANT MOTEUR
Cliquer ici
2. DEPOSER LE BOULON DE FIXATION D'ENSEMBLE DE PLATEAU D'ENTRAINEMENT ET DE CONVERTISSEUR DE COUPLE

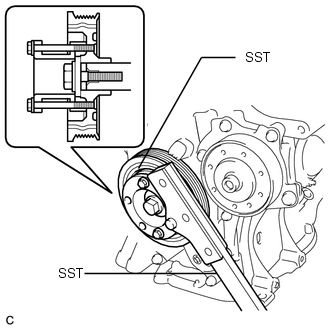

(a) A l'aide du SST, maintenir la poulie du vilebrequin. SST: 09213-58014 91551-80840 SST: 09330-00021 |
|
(b) Déposer les 6 boulons de fixation de l'ensemble de plateau d'entraînement et du convertisseur de couple. |
|
3. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
4. DEPOSER L'ENSEMBLE DE MOTEUR AVEC BOITE-PONT
Cliquer ici
5. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR AVANT
Cliquer ici
6. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE
Cliquer ici
7. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES
Cliquer ici
8. REPOSER LE CROCHET POUR MOTEUR
Cliquer ici
9. DEPOSER LE CACHE LATERAL DU CARTER DE VOLANT MOTEUR
Cliquer ici
10. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE REFROIDISSEUR D'HUILE

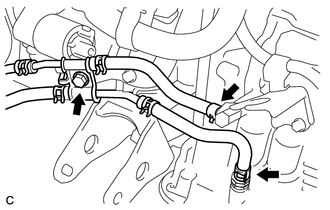

(a) Faire coulisser les 2 agrafes et débrancher le sous-ensemble de tuyau de refroidisseur d'huile des 2 raccords de tuyau de refroidisseur d'huile. |
|

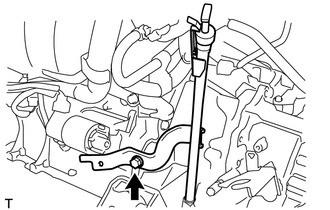

(b) Déposer le boulon et le sous-ensemble de tuyau de refroidisseur d'huile du sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses.
11. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES
(a) Déposer le sous-ensemble de jauge de niveau d'huile de boîte de vitesses du sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses. |
|
(b) Déposer le boulon et le sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses de l'ensemble de boîte-pont automatique.
(c) A l'aide d'un tournevis, déposer le joint torique du sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses.
REMARQUE:
Veiller à ne pas endommager le sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses.
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
12. DEPOSER L'ENSEMBLE DE DEMARREUR
Cliquer ici
13. DETACHER LE SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES

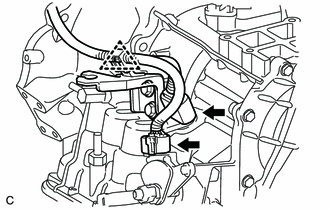

(a) Débrancher le connecteur de capteur de régime de boîte de vitesses. |
|
(b) Débrancher l'attache de faisceau de câbles du support de câble de commande de boîte de vitesses.

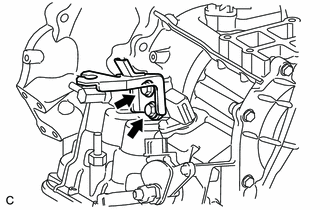

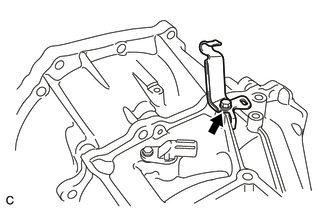

(c) Déposer le boulon et le support de câble de commande de boîte de vitesses de l'ensemble de boîte-pont automatique. |
|
14. DEPOSER LE SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES N° 1

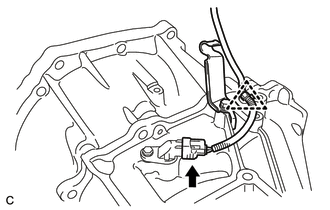

(a) Débrancher le connecteur de l'ensemble de contacteur de position de stationnement/point mort.
(b) Débrancher le connecteur du câble de boîte de vitesses.
(c) Débrancher l'attache de faisceau de câbles du support de câble de commande de boîte de vitesses n° 1. |
|
(d) Déposer les 2 boulons et le support de câble de commande de boîte de vitesses n° 1 de l'ensemble de boîte-pont automatique. |
|
15. DEPOSER L'ENSEMBLE DE BOITE-PONT AUTOMATIQUE

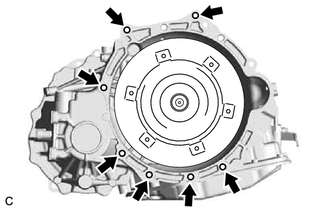

(a) Déposer les 7 boulons et l'ensemble de boîte-pont automatique de l'ensemble de moteur. REMARQUE: Pour éviter d'endommager les 2 ergots à impact, ne pas faire levier entre l'ensemble de boîte-pont automatique et l'ensemble de moteur. |
|
16. DEPOSER LE SUPPORT DE FIXATION GAUCHE DU MOTEUR

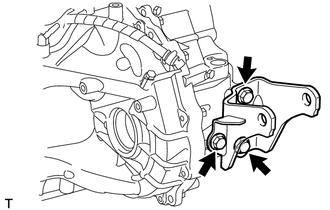

(a) Déposer les 3 boulons et le support de fixation du moteur gauche de l'ensemble de boîte-pont automatique. |
|
17. DEPOSER LE SUPPORT DE FIXATION DU MOTEUR AVANT

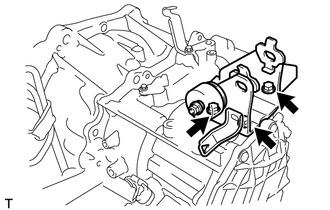

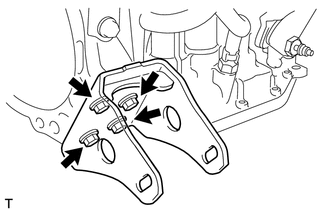

(a) Déposer les 4 boulons et le support de fixation avant du moteur de l'ensemble de boîte-pont automatique. |
|
18. DEPOSER LE SUPPORT DE FIXATION DU MOTEUR ARRIERE
(a) Déposer les 3 boulons et le support de fixation du moteur arrière de l'ensemble de boîte-pont automatique. |
|
19. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ORIFICE DE PIGNON MENE DE COMPTEUR DE VITESSE (ATM)

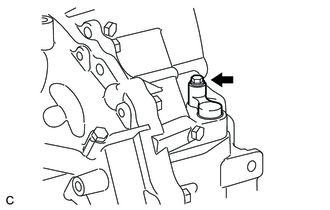

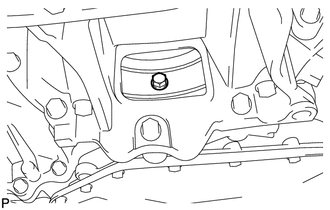

(a) Déposer le boulon et le sous-ensemble de cache d'orifice de pignon mené de compteur de vitesse (ATM) de l'ensemble de boîte-pont automatique. |
|
(b) Déposer le joint torique du sous-ensemble de cache d'orifice de pignon mené de compteur de vitesse (ATM).
20. DEPOSER L'ENSEMBLE DE CONVERTISSEUR DE COUPLE

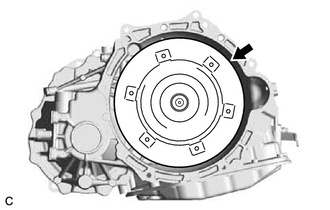

(a) Déposer l'ensemble de convertisseur de couple de l'ensemble de boîte-pont automatique. REMARQUE: Déposer l'ensemble de convertisseur de couple de l'arbre d'entrée tout en le maintenant horizontalement. |
|
