DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Lorsque les barres de torsion de charnière de porte de compartiment à bagages ont été déposées, une perte de tension se produit, ce qui fait claquer la porte de compartiment à bagages et entraîne sa fermeture. Par conséquent, tenir la porte de compartiment à bagages fermement lors de son ouverture ou de sa fermeture.
PROCEDURE
1. DEPOSER LA BARRE DE TORSION DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES DROITE
| (a) Débrancher la barre de torsion de charnière de porte de compartiment à bagages droit du support de barre de torsion de porte de compartiment à bagages comme indiqué sur le schéma. |
|

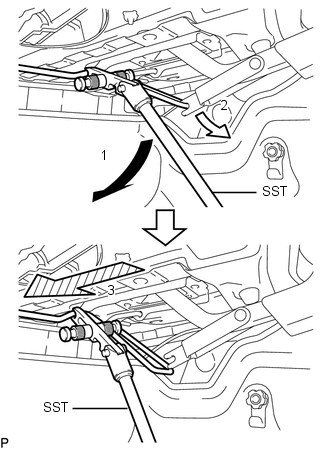

| (b) A l'aide du SST, débrancher la barre de torsion de charnière de porte de compartiment à bagages droite de la charnière de porte de compartiment à bagages et le côté droit de la carrosserie du véhicule comme indiqué par les flèches, dans l'ordre indiqué sur le schéma. SST: 09804-24010 |
|
| (c) Déposer la barre de torsion de charnière de porte de compartiment à bagage droit du côté gauche de la carrosserie du véhicule, comme indiqué sur le schéma. |
|
2. DEPOSER LA BARRE DE TORSION DE CHARNIERE GAUCHE DE PORTE DE COMPARTIMENT A BAGAGES
| (a) Débrancher la barre de torsion de charnière de porte de compartiment à bagages gauche du support de barre de torsion de porte de compartiment à bagages comme indiqué sur le schéma. |
|
| (b) A l'aide du SST, débrancher la barre de torsion de charnière de porte de compartiment à bagages gauche de la charnière de porte de compartiment à bagages et le côté gauche de la carrosserie du véhicule comme indiqué par les flèches, dans l'ordre indiqué sur le schéma. SST: 09804-24010 |
|
| (c) Déposer la barre de torsion de charnière de porte de compartiment à bagage gauche du côté droit de la carrosserie du véhicule, comme indiqué sur le schéma. |
|
3. DEPOSER LE SUPPORT DE BARRE DE TORSION DE PORTE DE COMPARTIMENT A BAGAGES
| (a) Déposer le support de barre de torsion de porte de compartiment à bagages, comme indiqué sur le schéma. REMARQUE: Veiller à remplacer le support de barre de torsion de porte de compartiment à bagages par un élément neuf. |
|
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 SUPPORT DE BARRE DE TORSION DE PORTE DE COMPARTIMENT A BAGAGES *2 BARRE DE TORSION DE CHARNIERE DE PORTE DE COMPARTIMENT A BAGAGES GAUCHE ...
Repose
REPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE: Après la repose de la barre de torsion de charnière de porte de compartiment à bagages, ouvrir et fermer manuellement la porte de c ...
