DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Veiller à relâcher la dépression du servofrein de l'ensemble de frein avant de procéder à la dépose du sous-ensemble de maître-cylindre de frein de l'ensemble de servofrein.
PROCEDURE
1. DEPOSER L'ENSEMBLE DE MOTEUR ET DE TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici
2. DEPOSER LA PLAQUE DE PROTECTION ETANCHE DROITE
(a) Libérer l'attache et déposer la plaque de protection étanche droite. |
|
3. DEPOSER LE JOINT DE BOUCLIER ANTI-ECLABOUSSURES DE CONDUITE D'AIR DE CHAUFFAGE N° 1
(a) Libérer l'attache et déposer la protection anti-éclaboussures de conduite d'air de chauffage n° 1. |
|
4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU EXTERIEUR DE DESSUS D'AUVENT
(a) Déposer les 11 boulons et le sous-ensemble de panneau extérieur de dessus d'auvent. |
|
5. DEPOSER LE CACHE-SOUPAPES N° 2 (pour 2ZR-FE)
Cliquer ici
6. DEPOSER LE CACHE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR (pour 2ZR-FE)
Cliquer ici
7. DEPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR (pour 2ZR-FE)
Cliquer ici
8. DEPOSER LE CACHE-SOUPAPES N° 2 (pour 2ZR-FAE)
Cliquer ici
9. DEPOSER LE CACHE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR (pour 2ZR-FAE)
Cliquer ici
10. DEPOSER LE SOUS-ENSEMBLE DE BOITIER D'EPURATEUR D'AIR (pour 2ZR-FAE)
Cliquer ici
11. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
12. DEBRANCHER LE TUYAU DE RESERVOIR D'EMBRAYAGE (pour boîte-pont manuelle)
(a) Faire glisser l'agrafe et débrancher le tuyau de réservoir d'embrayage du sous-ensemble de maître-cylindre de frein.
13. DEPOSER LE SOUS-ENSEMBLE DE MAITRE-CYLINDRE DE FREIN
(a) Libérer l'attache et débrancher le connecteur du contacteur de niveau du réservoir. |
|
(b) pour 2ZR-FAE:
(1) Libérer l'attache de faisceau de câbles de la glissière de tuyau de frein. |
|

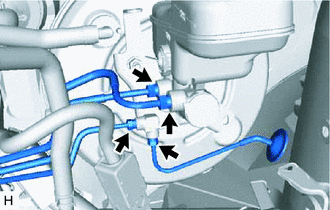

(c) A l'aide d'une clé à écrou de raccord, débrancher les 4 canalisations de frein du sous-ensemble de maître-cylindre et de la glissière de tuyau de frein. REMARQUE:
|
|

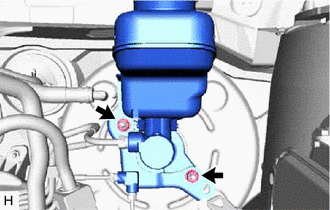

(d) Déposer les 2 écrous, la glissière de tuyau de frein et le sous-ensemble de maître-cylindre de frein de l'ensemble de servofrein. REMARQUE:
|
|
(e) Déposer le joint torique du sous-ensemble de maître-cylindre de frein.
