Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
*2 | DETENDEUR DE REFROIDISSEUR |
|
*3 | SOUS-ENSEMBLE DE TUYAU D'ASPIRATION B |
*4 | JOINT TORIQUE |
|
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
|
Huile pour compresseur ND-OIL 8 ou produit équivalent |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de déposer le détendeur de refroidisseur lui-même, veiller à poser un détendeur de refroidisseur neuf et un boulon neuf sur le sous-ensemble de tuyau d'aspiration B.
PROCEDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
Cliquer ici
2. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION B
Cliquer ici
3. DEBRANCHER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES
Cliquer ici
4. DEPOSER LE DETENDEUR DE REFROIDISSEUR
| (a) A l'aide d'une clé à six pans de 4 mm, déposer les 2 boulons hexagonaux. |
|
| (b) Reposer provisoirement le boulon du sous-ensemble de durite d'aspiration B à mi-chemin sur le détendeur de refroidisseur. |
|

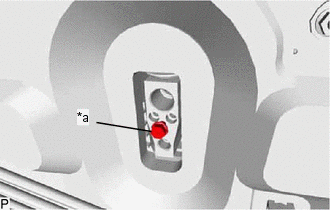

| (c) Maintenir le boulon de manière à tirer et déposer le détendeur de refroidisseur, comme indiqué sur le schéma. |
|
| (d) Déposer les 2 joints toriques du sous-ensemble d'évaporateur de refroidisseur n° 1. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Avant de déposer le détendeur de refroidisseur lui-même, veiller à poser un détendeur de refroidisseur neuf et un boulon neuf sur le sous-ensemble de tuyau d'aspiration B.
PROCEDURE
1. REPOSER LE DETENDEUR DE REFROIDISSEUR
(a) Appliquer suffisamment d'huile pour compresseur sur 2 joints toriques neufs et sur les surfaces de raccord d'un détendeur de refroidisseur neuf.
Huile de compresseur:
ND-OIL 8 ou produit équivalent
(b) Reposer les 2 joints toriques sur le sous-ensemble d'évaporateur de refroidisseur n° 1.
(c) A l'aide d'une clé à six pans de 4 mm, reposer un détendeur de refroidisseur neuf à l'aide des 2 boulons à six pans.
Torque:
3,5 N·m {36 kgf·cm, 31 in·lbf}
2. BRANCHER L'ENSEMBLE D'ACCESSOIRES ET DE TUYAU DE CLIMATISATION
Cliquer ici
3. BRANCHER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION B
(a) Retirer le ruban adhésif en vinyle du sous-ensemble de durite d'aspiration B.
(b) Appliquer suffisamment d'huile pour compresseur sur un joint torique neuf et sur la surface de raccord du sous-ensemble B de tuyau d'aspiration.
Huile de compresseur:
ND-OIL 8 ou produit équivalent
(c) Reposer le joint torique sur le sous-ensemble B de tuyau d'aspiration.
(d) Brancher le sous-ensemble de tuyau d'aspiration B.
| (e) Faire tourner le connecteur-crochet comme indiqué sur le schéma. |
|
(f) Introduire correctement le joint de tuyau dans l'orifice de raccord et poser un boulon neuf.
Torque:
9,8 N·m {100 kgf·cm, 87 in·lbf}
4. CHARGER LE SYSTEME DE CLIMATISATION EN REFRIGERANT
Cliquer ici
5. FAIRE MONTER LE MOTEUR EN TEMPERATURE
Cliquer ici
6. RECHERCHER UNE FUITE EVENTUELLE DE REFRIGERANT
Cliquer ici
Repose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CONDENSEUR AVEC RECUPERATEUR (a) Engager les 2 guides et reposer l'ensemble de condenseur avec récupérateur comme indiqué sur le schéma. REMARQUE ...
