PROCEDURE
1. | VERIFIER LE SIGNAL DU VEHICULE (VERIFICATION DE FONCTIONNEMENT) |

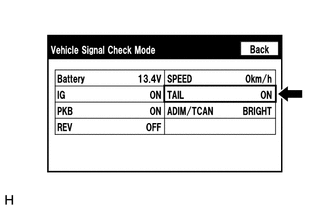

(a) Sélectionner l'écran "Vehicle Signal Check Mode". Se reporter à la Vérification de signal du véhicule dans la Vérification du fonctionnement. Cliquer ici |
|
(b) S'assurer que l'affichage oscille entre "ON" et "OFF" selon la position du contacteur de commande d'éclairage.
OK:
Contacteur de commande d'éclairage |
Affichage |
---|---|
TAIL ou HEAD |
ON |
OFF |
OFF |
CONSEIL:
Cet écran est actualisé à chaque seconde. Par conséquent, il est normal que l'affichage soit décalé par rapport au changement de position réel du contacteur.
OK | ![]() | REMPLACER L'ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE |
INCORRECT | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
