PIECES CONSTITUTIVES

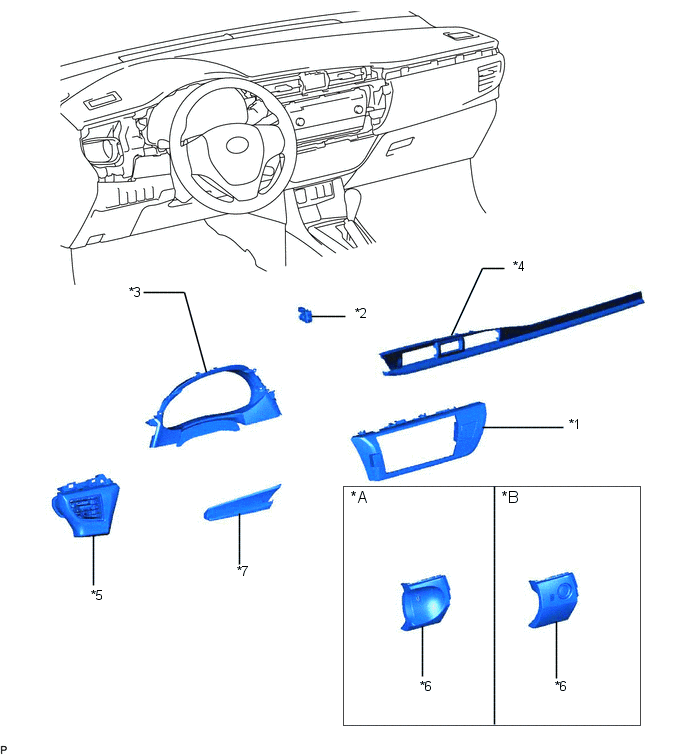

SCHEMA
|
*A | sans système de clé intelligente |
*B | avec système de clé intelligente |
|
*1 | SOUS-ENSEMBLE DE PANNEAU DE FINITION CENTRAL DE COMBINE D'INSTRUMENTS |
*2 | THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMP. D'HABITACLE) |
|
*3 | ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS |
*4 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1 |
|
*5 | ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 1 |
*6 | BASE D'ORIFICE DE CONTACTEUR N° 1 |
|
*7 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
- | - |
Depose
DEPOSE PROCEDURE 1. MESURES DE PRECAUTION (avec système de clé intelligente) REMARQUE: Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le cà ...
