PIECES CONSTITUTIVES

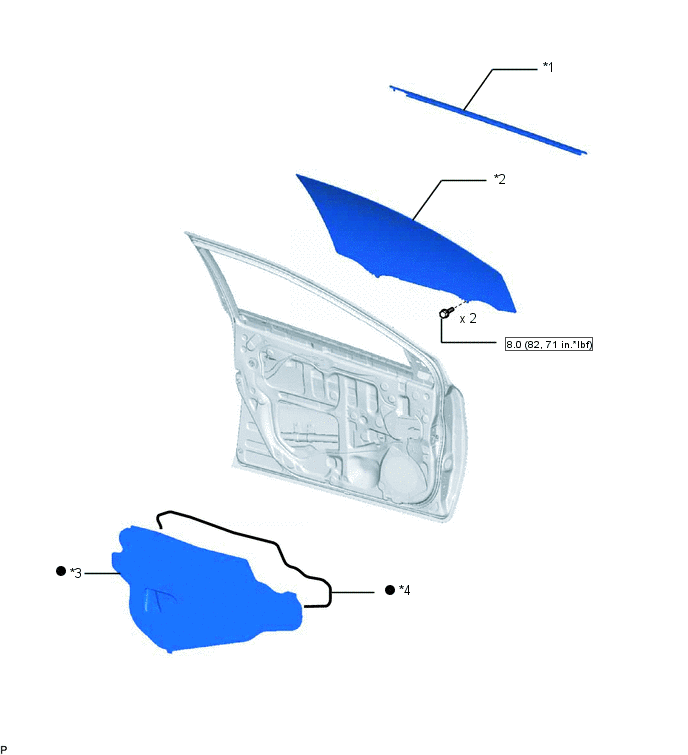

SCHEMA
|
*1 | ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT |
*2 | SOUS-ENSEMBLE DE VITRE DE PORTE AVANT |
|
*3 | CACHE D'ORIFICE DE VISITE DE PORTE AVANT |
*4 | RUBAN ADHESIF EN BUTYLE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
● | Pièce non réutilisable |
