PIECES CONSTITUTIVES
SCHEMA
![](images/books/418/B352477C01.png)
*A | pour côté gauche |
- | - |
*1 | GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE |
*3 | PLAQUE DE SEUIL DE PORTE AVANT GAUCHE |
*4 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE |
*5 | CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE |
*6 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE |
*7 | PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |

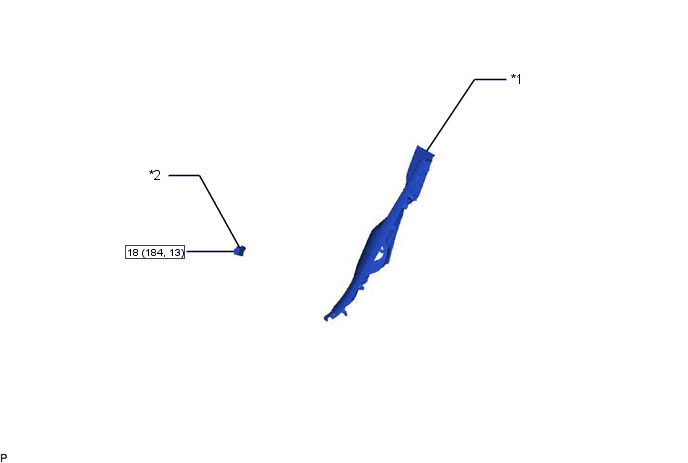

SCHEMA
![](images/books/418/B352478C01.png)
*1 | GARNISSAGE LATERAL GAUCHE DE SIEGE ARRIERE |
*2 | SOUS-ENSEMBLE DE CHARNIERE DE DOSSIER DE SIEGE ARRIERE |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
SCHEMA
![](images/books/418/B352459C01.png)
*1 | ENSEMBLE DE CACHE D'HABILLAGE DE COMPARTIMENT A BAGAGES GAUCHE |
*2 | PLAQUE DE FINITION DE PLANCHER ARRIERE |
*3 | CACHE DE ROUE DE SECOURS |
- | - |
SCHEMA
![](images/books/418/B352460C01.png)
*1 | SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE TRAPPE A CARBURANT |
*2 | SOUS-ENSEMBLE DE LEVIER D'OUVERTURE DE VERROUILLAGE DE TRAPPE A CARBURANT |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE pour siège à réglage manuel de fabrication TMMMS: Cliquer ici pour siège à réglage électrique de fabrication TMMMS: Clique ...
