Toyota Corolla - Revue Technique Automobile: Remontage

Toyota Corolla - Revue Technique Automobile / Arbre De Roue / Arbre De Transmission / U341e Boite De Vitesses Automatique / Boite-pont / Unite De Boite-pont Automatique / Remontage

REMONTAGE

PROCEDURE

1. POSITION DE ROULEMENT

(a) Vérifier chaque position du roulement et le sens de pose.

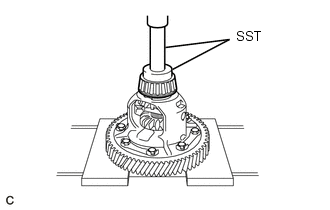

2. REPOSER LE ROULEMENT A ROULEAUX CONIQUES ARRIERE DE BOITIER DE DIFFERENTIEL AVANT

(a) A l'aide du SST et d'une presse, poser un roulement à rouleaux coniques arrière neuf (chemin intérieur) sur le boîtier de différentiel avant.

SST: 09726-40010

SST: 09950-60020

09951-00790

(b) A l'aide du SST et d'une presse, poser une cale arrière de boîtier de différentiel avant neuve et un roulement à rouleaux coniques arrière (chemin extérieur) de boîtier de différentiel avant neuf sur le carter de boîte-pont.

SST: 09950-60020

09951-00720

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07100

09951-07200

3. REPOSER LE ROULEMENT A ROULEAUX CONIQUES AVANT DE BOITIER DE DIFFERENTIEL AVANT

(a) A l'aide du SST et d'une presse, poser un roulement à rouleaux coniques avant neuf (chemin intérieur) sur le boîtier de différentiel avant.

SST: 09950-60010

09951-00460

SST: 09950-70010

09951-07100

(b) A l'aide du SST et d'une presse, reposer un roulement à rouleaux coniques avant de boîtier de différentiel avant neuf (chemin extérieur) sur le logement de boîte-pont.

SST: 09950-70010

09951-07150

SST: 09950-60020

09951-00680

4. VERIFIER LA PRECONTRAINTE DU ROULEMENT A ROULEAUX CONIQUES DE BOITIER DE DIFFERENTIEL

(a) Eliminer les résidus de pâte étanchéifiante des surfaces de contact du logement de boîte-pont et du carter de boîte-pont.

(b) Enduire l'ensemble de pignon de différentiel et les roulements d'ATF et les reposer sur le carter de boîte-pont.

(c) Reposer le logement de boîte-pont sur le carter de boîte-pont avec les 14 boulons.

Torque:

Boulon (A) :

29,4 N·m {300 kgf·cm, 22 ft·lbf}

Boulon (B) :

22,1 N·m {225 kgf·cm, 16 ft·lbf}

(d) A l'aide du SST et d'une clé dynamométrique, mesurer la précontrainte de l'ensemble de pignon de différentiel.

SST: 09564-32011

Précontrainte:

Roulement

Standard

Nouveau

0,98 à 1,57 N*m (10,0 à 16,0 kgf*cm, 8,7 à 13,9 lbf*po)

Utilisé

0,49 à 0,78 N*m (5,0 à 8,0 kgf*cm, 4,3 à 6,9 lbf*po)

Si la précontrainte n'est pas conforme aux spécifications, remplacer la cale arrière de boîtier de différentiel avant par un élément d'une épaisseur différente. Utiliser le tableau ci-dessous pour sélectionner une cale arrière de boîtier de différentiel avant qui permettra d'obtenir une précontrainte conforme aux spécifications.

Epaisseur de la cale arrière de boîtier de différentiel avant:

Repère

Epaisseur (mm (po))

Repère

Epaisseur (mm (po))

01

1,90 (0,0748)

11

2,40 (0,0945)

02

1,95 (0,0768)

12

2,45 (0,0965)

03

2,00 (0,0787)

13

2,50 (0,0984)

04

2,05 (0,0807)

14

2,55 (0,1004)

05

2,10 (0,0827)

15

2,60 (0,1024)

06

2,15 (0,0846)

16

2,65 (0,1043)

07

2,20 (0,0866)

17

2,70 (0,1063)

08

2,25 (0,0886)

18

2,75 (0,1083)

09

2,30 (0,0906)

19

2,80 (0,1102)

10

2,35 (0,0925)

-

-

(e) Déposer les 14 boulons du logement de boîte-pont.

(f) Déposer le logement de boîte-pont du carter de boîte-pont.

(g) Déposer l'ensemble de pignon de différentiel du carter de boîte-pont.

5. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT DROIT

(a) Enduire la lèvre d'une nouvelle bague d'étanchéité d'arbre de roue avant droite de graisse MP.

(b) A l'aide du SST et d'un marteau, reposer la bague d'étanchéité d'arbre de roue avant droite sur le logement de boîte-pont.

SST: 09387-00010

SST: 09950-70010

09951-07100

Profondeur standard:

-0,5 à 0,5 mm (-0,0197 à 0,0197 po)

6. REPOSER LA BAGUE D'ETANCHEITE D'ARBRE DE ROUE AVANT GAUCHE

(a) Enduire la lèvre d'une nouvelle bague d'étanchéité d'arbre de roue avant gauche de graisse MP.

(b) A l'aide du SST et d'un marteau, reposer la bague d'étanchéité d'arbre de roue avant gauche sur le carter de boîte-pont.

SST: 09726-27012

09726-02041

SST: 09950-70010

09951-07150

Profondeur standard:

2,2 à 3,2 mm (0,0866 à 0,126 po)

7. REPOSER LE ROULEMENT A ROULEAUX CYLINDRIQUES ARRIERE DE PIGNON D'ATTAQUE AVANT

(a) Reposer la plaque de carter de boîte-pont n° 1 sur le carter de boîte-pont.

*1

Plaque de carter de boîte-pont n° 1

*a

Côté roulement à rouleaux cylindriques arrière de pignon d'attaque avant

*b

Côté carter de boîte-pont

(b) A l'aide du SST et d'un marteau, reposer un nouveau roulement à rouleaux cylindriques arrière de pignon d'attaque avant sur le carter de boîte-pont.

SST: 09950-60010

09951-00610

SST: 09950-70010

09951-07150

8. REPOSER LE ROULEMENT A ROULEAUX CYLINDRIQUES AVANT DE PIGNON D'ATTAQUE AVANT

(a) Reposer la butée à aiguilles de pignon d'attaque avant droite sur le logement de boîte-pont.

(b) A l'aide du SST et d'une presse, poser un roulement à rouleaux cylindriques avant de pignon d'attaque avant neuf sur le logement de boîte-pont.

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07150

9. REPOSER LE TUYAU D'APPLICATION DE LUBRIFIANT DE PIGNON DE DIFFERENTIEL

(a) Reposer le tuyau d'application de lubrifiant de pignon de différentiel sur le logement de boîte-pont.

10. REPOSER LA PLAQUE DE VERROUILLAGE DE ROULEMENT

(a) Reposer la plaque de verrouillage de roulement sur le logement de boîte-pont avec le boulon.

Torque:

11,3 N·m {115 kgf·cm, 8 ft·lbf}

11. REPOSER L'ANNEAU ELASTIQUE D'ORIFICE DE PIGNON DE RENVOI MENANT

(a) A l'aide d'un tournevis, reposer l'anneau élastique d'orifice de pignon de renvoi menant sur le carter de boîte-pont.

12. REPOSER LE ROULEMENT DE PIGNON DE RENVOI MENANT GAUCHE

(a) A l'aide du SST et d'un marteau, reposer un roulement de pignon de renvoi menant gauche neuf (chemin extérieur) sur le carter de boîte-pont.

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07150

(b) Poser un nouveau roulement de pignon de renvoi menant gauche (chemin intérieur) et une nouvelle bille angulaire sur le carter de boîte-pont.

13. REPOSER LE ROULEMENT DE PIGNON DE RENVOI MENANT DROIT

(a) A l'aide du SST et d'un marteau, reposer un roulement de pignon de renvoi menant droit neuf (chemin extérieur) sur le carter de boîte-pont.

SST: 09950-60020

09951-00890

SST: 09950-70010

09951-07150

(b) Poser un nouveau roulement de pignon de renvoi menant droit (chemin intérieur) et une nouvelle bille angulaire sur le carter de boîte-pont.

14. REPOSER LA BAGUE D'ETANCHEITE D'AXE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

(a) Enduire de graisse MP la lèvre d'une bague d'étanchéité d'axe de levier de soupape manuelle neuve.

(b) A l'aide du SST et d'un marteau, poser la bague d'étanchéité de l'axe de levier de soupape manuelle sur le carter de boîte-pont.

SST: 09950-60010

09951-00220

SST: 09950-70010

09951-07100

Profondeur standard:

-0,5 à 0,5 mm (-0,0197 à 0,0197 po)

15. REPOSER LE PIGNON D'ATTAQUE DE DIFFERENTIEL

(a) A l'aide du SST et d'une presse, reposer le pignon d'attaque de différentiel sur le pignon de renvoi mené.

SST: 09950-60010

09951-00350

SST: 09950-70010

09951-07150

REMARQUE:

Lors du remplacement du pignon de renvoi mené, remplacer aussi le pignon de renvoi menant du carter de boîte-pont.

Pousser sur le pignon d'attaque de différentiel jusqu'à ce qu'il entre en contact avec le pignon de renvoi mené.

16. REPOSER LE BOUCHON DE PIGNON D'ATTAQUE DE DIFFERENTIEL

(a) A l'aide du SST et d'un maillet en plastique, poser un bouchon neuf sur le sous-ensemble de pignon d'attaque de différentiel.

SST: 09221-25026

09221-00071

Jeu standard:

2,5 à 3,5 mm (0,0984 à 0,138 po)

*1

Bouchon de pignon d'attaque de différentiel

17. REPOSER LE SOUS-ENSEMBLE DE PIGNON D'ATTAQUE DE DIFFERENTIEL

(a) Enduire le roulement de butée de pignon d'attaque gauche d'ATF et le reposer sur le carter de boîte-pont.

(b) Reposer le sous-ensemble de pignon d'attaque de différentiel sur le carter de boîte-pont.

*1

Sous-ensemble de pignon d'attaque de différentiel

*2

Roulement de butée de pignon d'attaque gauche

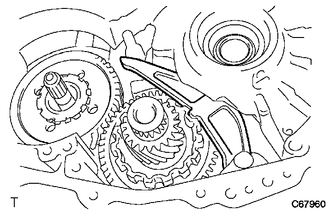

18. REPOSER LE CLIQUET DE VERROUILLAGE DE STATIONNEMENT

(a) Enduire d'ATF l'axe de cliquet de verrouillage de stationnement.

(b) Reposer le cliquet de verrouillage de stationnement, le ressort de torsion d'axe de cliquet de verrouillage de stationnement et l'axe de cliquet de verrouillage de stationnement sur le carter de boîte-pont.

REMARQUE:

S'assurer que le cliquet de verrouillage de stationnement se déplace librement.

19. REPOSER L'AXE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

(a) Reposer l'axe de levier de soupape manuelle sur le carter de boîte-pont.

REMARQUE:

Veiller à ne pas endommager la lèvre de bague d'étanchéité de l'axe de levier de soupape manuelle.

20. REPOSER LE SOUS-ENSEMBLE DE TIGE DE VERROUILLAGE DE FREIN DE STATIONNEMENT

(a) Reposer le sous-ensemble de tige de verrouillage de frein de stationnement sur le sous-ensemble de levier de soupape manuelle.

21. REPOSER LE SOUS-ENSEMBLE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

(a) Enduire d'ATF le sous-ensemble de levier de soupape manuelle.

(b) Reposer le sous-ensemble de levier de soupape manuelle et une entretoise de soupape manuelle neuve sur l'axe de levier de soupape manuelle.

(c) A l'aide d'un poinçon effilé 3 mm et d'un marteau, reposer la goupille élastique rainurée de l'axe de levier de soupape manuelle sur le sous-ensemble de levier de soupape manuelle.

(d) Tourner l'entretoise de levier de soupape manuelle et le sous-ensemble de levier de soupape manuelle pour aligner le petit orifice permettant d'identifier le repère de position de matage sur le sous-ensemble de levier de soupape manuelle.

(e) A l'aide d'un poinçon effilé 3 mm, mater l'entretoise de levier de soupape manuelle à travers le petit orifice.

(f) S'assurer que l'entretoise de levier de soupape manuelle ne tourne pas.

22. REPOSER LE RESSORT DE RETENUE D'AXE DE LEVIER DE SOUPAPE A COMMANDE MANUELLE

(a) Reposer le ressort de retenue sur l'axe de levier de soupape manuelle.

23. REPOSER LE SUPPORT DE CLIQUET DE VERROUILLAGE DE STATIONNEMENT

(a) Reposer le support du cliquet de verrouillage de stationnement et le manchon de guide de came sur le carter de boîte-pont à l'aide des 3 boulons.

Torque:

20,1 N·m {205 kgf·cm, 15 ft·lbf}

24. REPOSER LE JOINT TORIQUE DE PISTON N° 2 DE FREIN DE 1ERE ET DE MARCHE ARRIERE

(a) Enduire d'ATF 2 joints toriques neufs n° 2 de frein de 1ère et de marche arrière, puis les reposer sur le piston n° 2 de frein de 1ère et de marche arrière.

REMARQUE:

Veiller à ne pas endommager lesjoints toriques du piston de frein de 1ère et de marche arrière n° 2.

25. REPOSER LE PISTON N° 2 DE FREIN DE 1ERE ET DE MARCHE ARRIERE

(a) Enduire le piston de frein de 1ère et de marche arrière n° 2 d'ATF et le reposer sur le carter de boîte-pont.

REMARQUE:

Veiller à ne pas endommager lesjoints toriques du piston de frein de 1ère et de marche arrière n° 2.

26. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE FREIN DE 1ERE ET DE MARCHE ARRIERE

(a) Reposer le sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière sur le carter de boîte-pont.

*a

Ruban adhésif de protection

(b) Placer le SST sur le sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière, puis comprimer le sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière à l'aide d'une presse.

SST: 09387-00070

REMARQUE:

Arrêter la presse lorsque le sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière est au niveau de la rainure de l'anneau élastique. Cela évite la déformation du sous-ensemble de ressort de rappel de frein de 1ère et de marche arrière.

(c) A l'aide d'un tournevis, reposer l'anneau élastique sur le carter de boîte-pont.

REMARQUE:

Veiller à ne pas endommager le carter de boîte-pont.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

27. REPOSER LE PIGNON DE RENVOI MENANT

(a) A l'aide du SST et d'une presse, reposer le pignon de renvoi menant sur le carter de boîte-pont.

SST: 09223-15030

SST: 09527-17011

SST: 09950-60010

09951-00650

SST: 09950-70010

09951-07150

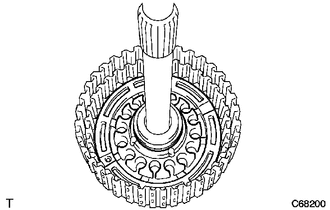

28. REPOSER L'ENSEMBLE DE TRAIN PLANETAIRE

(a) A l'aide du SST et d'une presse, reposer l'ensemble de train planétaire sur le carter de boîte-pont.

SST: 09950-60010

09951-00480

SST: 09223-15030

SST: 09527-17011

SST: 09950-70010

09951-07150

29. REPOSER L'ECROU DE PIGNON DE RENVOI MENANT

(a) Fixer le pignon de renvoi mené à l'aide du cliquet de verrouillage de stationnement.

(b) A l'aide du SST, poser une rondelle de contre-écrou de pignon de renvoi menant neuve et un écrou de pignon de renvoi menant.

SST: 09387-00121

Torque:

280 N·m {2 855 kgf·cm, 207 ft·lbf}

(c) A l'aide du SST et d'une petite clé dynamométrique, mesurer le couple de rotation tout en faisant tourner le pignon de renvoi menant de 60 tr/min.

SST: 09387-00121

Couple de rotation:

0,20 à 0,49 N*m (2,0 à 5,0 kgf*cm, 1,8 à 4,3 lbf*po)

(d) A l'aide du SST et d'un marteau, mater la rondelle de contre-écrou de pignon de renvoi menant.

SST: 09930-00010

30. REPOSER LE DISQUE DE FREIN DE 1ERE ET DE MARCHE ARRIERE

(a) Reposer les 4 plaques, les 4 disques et le flasque de frein de 1ère et de marche arrière sur le carter de boîte-pont.

*1

Disque de frein de 1ère et de marche arrière

*2

Flasque de frein de 1ère et de marche arrière

*3

Plaque de frein de 1ère et de marche arrière

(b) A l'aide d'un tournevis, reposer l'anneau élastique sur le carter de boîte-pont.

REMARQUE:

Veiller à ne pas endommager le carter de boîte-pont.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

31. VERIFIER LE JEU DE GARNITURE DE FREIN DE 1ERE ET DE MARCHE ARRIERE

Cliquer ici

32. REPOSER LE PIGNON SOLAIRE DE PLANETAIRE AVANT

(a) Enduire d'ATF la butée à aiguilles de train planétaire avant et la reposer sur l'ensemble de train planétaire.

(b) Reposer le pignon solaire de planétaire avant sur l'ensemble de train planétaire.

*1

Pignon solaire de planétaire avant

*2

Butée à aiguilles de train planétaire avant

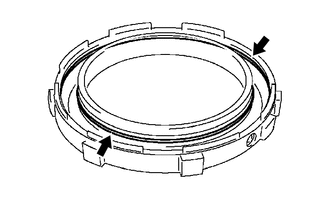

33. REPOSER LE JOINT TORIQUE DE CYLINDRE DE 2EME FREIN

(a) Enduire 2 joints toriques de cylindre de 2ème frein neufs d'ATF et les poser sur le cylindre de 2ème frein.

REMARQUE:

Veiller à ne pas endommager les joints toriques du cylindre de 2ème frein.

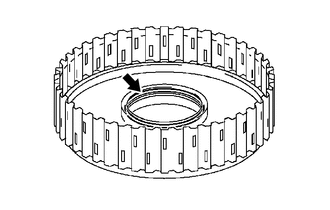

34. REPOSER LE PISTON DE 2EME FREIN

(a) Enduire le piston de 2ème frein d'ATF et le reposer sur le cylindre de 2ème frein.

REMARQUE:

Veiller à ne pas endommager les joints toriques du cylindre de 2ème frein tout en enfonçant le piston de 2ème frein sur le cylindre de 2ème frein à la main.

35. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE PISTON DE 2EME FREIN

(a) Reposer le sous-ensemble de ressort de rappel de piston de 2ème frein sur le cylindre de 2ème frein.

*1

Sous-ensemble de ressort de rappel de piston de 2ème frein

*2

2ème cylindre de frein

(b) Placer le SST sur le sous-ensemble de ressort de rappel de piston de 2ème frein et comprimer le sous-ensemble de ressort de rappel de piston de 2ème frein à l'aide d'une presse.

SST: 09387-00060

*a

Ruban adhésif de protection

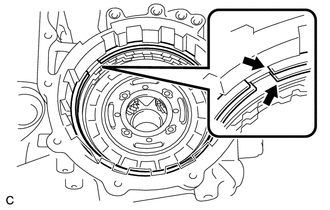

(c) A l'aide d'un tournevis, reposer l'anneau élastique sur le cylindre de 2ème frein.

REMARQUE:

  • Arrêter la presse lorsque le sous-ensemble de ressort de rappel de piston de 2ème frein est au niveau de la rainure de l'anneau élastique. Ceci afin d'éviter la déformation du sous-ensemble de ressort de rappel de piston de 2ème frein.
  • Veiller à ne pas endommager le 2ème cylindre de frein.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

36. REPOSER LE DISPOSITIF DE RETENUE DE CHEMIN EXTERIEUR

(a) Reposer le dispositif de retenue de chemin extérieur sur l'embrayage à roue libre n° 2.

37. REPOSER L'EMBRAYAGE A ROUE LIBRE N° 2

(a) Reposer l'embrayage à roue libre n° 2 et l'ensemble de 2ème frein sur l'ensemble de train planétaire arrière.

*1

Ensemble de train planétaire arrière

*2

Ensemble de 2ème frein

*3

Embrayage à roue libre n° 2

38. REPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE TRAIN PLANETAIRE ARRIERE

(a) Enduire le chemin de roulement de butée n° 2, la butée à aiguilles de train planétaire arrière et le chemin de roulement de butée n° 1 d'ATF et les reposer sur l'ensemble de train planétaire arrière.

*1

Chemin de roulement de butée n° 1

*2

Butée à aiguilles de train planétaire arrière

*3

Chemin de roulement de butée n° 2

39. REPOSER L'ENSEMBLE DE TRAIN PLANETAIRE ARRIERE

(a) Reposer l'ensemble de train planétaire arrière avec l'embrayage à roue libre n° 2 et l'ensemble de 2ème frein sur le carter de boîte-pont.

*1

Anneau élastique

*2

Ensemble de train planétaire arrière avec embrayage à roue libre n° 2 et ensemble de 2ème frein

(b) A l'aide d'un tournevis, reposer l'anneau élastique sur le carter de boîte-pont.

REMARQUE:

Veiller à ne pas endommager le carter de boîte-pont.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

40. VERIFIER L'EMBRAYAGE A ROUE LIBRE N° 2

Cliquer ici

41. REPOSER LE MANCHON DE PISTON DE 2EME FREIN

(a) Reposer le manchon de piston de 2ème frein sur le carter de boîte-pont.

42. REPOSER LE DISQUE DE FREIN DE 2EME

(a) Reposer les 4 disques de 2ème frein, les 3 plateaux de 2ème frein et les 2 flasques de 2ème frein sur le carter de boîte-pont.

*1

Disque de 2ème frein

*2

Plateau de 2ème frein

*3

Flasque de 2ème frein

*4

Anneau élastique

(b) A l'aide d'un tournevis, reposer les 2 anneaux élastiques sur le carter de boîte-pont comme indiqué sur le schéma.

REMARQUE:

Veiller à ne pas endommager le carter de boîte-pont.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

43. VERIFIER LE JEU DE GARNITURE DE FREIN DE 2EME

Cliquer ici

44. REPOSER L'ENSEMBLE D'EMBRAYAGE A ROUE LIBRE

(a) Enduire la bague de butée de porte-satellites n° 2 d'ATF et la reposer sur l'ensemble de pignon solaire de planétaire arrière.

*1

Ensemble d'embrayage à roue libre

*2

Bague de butée de porte-satellites n° 2

(b) Reposer l'ensemble d'embrayage à roue libre sur l'ensemble de pignon solaire de planétaire arrière.

45. VERIFIER L'ENSEMBLE D'EMBRAYAGE A ROUE LIBRE

Cliquer ici

46. REPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE

(a) Enduire la butée à aiguilles de pignon solaire de planétaire arrière et la bague de butée de porte-satellites n° 1 d'ATF et les reposer sur l'ensemble d'embrayage à roue libre.

*1

Butée à aiguilles de pignon solaire de planétaire arrière

*2

Bague de butée de porte-satellites n° 1

47. REPOSER L'ENSEMBLE DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE

(a) Reposer l'ensemble de pignon solaire de planétaire arrière avec l'ensemble d'embrayage à roue libre sur le carter de boîte-pont.

48. REPOSER LE ROULEMENT A AIGUILLES DE BUTEE N° 2 DE PIGNON SOLAIRE DE PLANETAIRE ARRIERE

(a) Enduire la butée à aiguilles de pignon solaire de planétaire arrière n° 2 d'ATF et la reposer sur l'ensemble de pignon solaire de planétaire arrière.

49. REPOSER LE MOYEU D'EMBRAYAGE DIRECT

(a) Reposer le moyeu d'embrayage direct sur le carter de boîte-pont.

50. REPOSER LE ROULEMENT DE BUTEE A AIGUILLES

(a) Enduire le chemin de roulement de butée n° 3, la butée à aiguilles et le chemin de roulement de butée de moyeu C-2 d'ATF et les reposer sur le moyeu d'embrayage direct.

*1

Chemin de roulement de butée de moyeu C-2

*2

Roulement à aiguilles de butée

*3

Chemin de roulement de butée n° 3

51. REPOSER LE DISQUE DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE

(a) Reposer les 2 disques de 2ème frein de marche au débrayé etde surmultipliée, les 2 flasques de 2ème frein de marche au débrayé et de surmultipliée n° 2 et le flasque de 2ème frein de marche au débrayé et de surmultipliée sur le carter de boîte-pont.

*1

Disque de 2ème frein de marche au débrayé et de surmultipliée

*2

Flasque de 2ème frein de marche au débrayé et de surmultipliée

*3

Flasque de 2ème frein de marche au débrayé et de surmultipliée n° 2

52. REPOSER LE JOINT TORIQUE DE TAMBOUR D'EMBRAYAGE DIRECT

(a) Enduire un joint torique de tambour d'embrayage direct neuf d'ATF et le poser sur le sous-ensemble de tambour d'embrayage direct.

REMARQUE:

Veiller à ne pas endommager le joint torique de tambour d'embrayage direct.

53. REPOSER LE SOUS-ENSEMBLE DE TAMBOUR D'EMBRAYAGE DIRECT

(a) Enduire d'ATF le sous-ensemble de tambour d'embrayage direct.

(b) Aligner la découpe du sous-ensemble d'arbre intermédiaire sur le repère d'alignement du sous-ensemble de tambour d'embrayage direct et le reposer sur le sous-ensemble d'arbre intermédiaire.

REMARQUE:

Veiller à ne pas endommager le joint torique du tambour d'embrayage direct ou la lèvre du sous-ensemble de tambour d'embrayage direct.

54. REPOSER LE JOINT TORIQUE DE PISTON D'EMBRAYAGE DIRECT

(a) Enduire d'ATF 2 joints toriques de piston d'embrayage direct neufs et les poser sur le sous-ensemble de piston d'embrayage direct.

REMARQUE:

Veiller à ne pas endommager les joints toriques de piston d'embrayage direct.

55. REPOSER LE SOUS-ENSEMBLE DE PISTON D'EMBRAYAGE DIRECT

(a) Enduire d'ATF le sous-ensemble de piston d'embrayage direct et le reposer sur le sous-ensemble d'arbre intermédiaire.

REMARQUE:

Veiller à ne pas endommager les joints toriques de piston d'embrayage direct ni le sous-ensemble de piston d'embrayage direct.

56. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL D'EMBRAYAGE DIRECT

(a) Reposer le sous-ensemble de ressort de rappel d'embrayage direct sur le sous-ensemble d'arbre intermédiaire.

(b) Poser le SST sur le sous-ensemble de ressort de rappel d'embrayage direct puis, à l'aide d'une presse, comprimer le sous-ensemble de ressort de rappel d'embrayage direct.

SST: 09387-00020

REMARQUE:

Arrêter la presse lorsque le sous-ensemble de ressort de rappel d'embrayage direct est au niveau de la rainure de l'anneau élastique. Ceci afin d'éviter de déformer le sous-ensemble de ressort de rappel d'embrayage direct.

(c) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique sur le sous-ensemble d'arbre intermédiaire.

REMARQUE:

Ne pas étirer excessivement l'anneau élastique.

57. REPOSER LE DISQUE D'EMBRAYAGE DIRECT

(a) Enduire d'ATF les 3 flasques d'embrayage direct arrière, les 3 disques d'embrayage direct et le flasque d'embrayage direct et les reposer sur l'ensemble d'arbre intermédiaire.

*1

Flasque d'embrayage direct

*2

Anneau élastique

*3

Disque d'embrayage direct

*4

Flasque d'embrayage arrière

(b) A l'aide d'un tournevis, reposer l'anneau élastique sur le sous-ensemble d'arbre intermédiaire.

REMARQUE:

Veiller à ne pas endommager le sous-ensemble d'arbre intermédiaire.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

58. REPOSER LE DISQUE D'EMBRAYAGE DE MARCHE ARRIERE

(a) Reposer les 3 plateaux d'embrayage n° 3, les 3 disques d'embrayage de marche arrière et le flasque d'embrayage de marche arrière sur le sous-ensemble d'arbre intermédiaire.

*1

Anneau élastique

*2

Flasque d'embrayage de marche arrière

*3

Plateau d'embrayage n° 3

*4

Disque d'embrayage de marche arrière

(b) A l'aide d'un tournevis, reposer l'anneau élastique sur le sous-ensemble d'arbre intermédiaire.

REMARQUE:

Veiller à ne pas endommager le sous-ensemble d'arbre intermédiaire.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

59. VERIFIER LE JEU DE GARNITURE D'EMBRAYAGE DE MARCHE ARRIERE

Cliquer ici

60. VERIFIER LE JEU DE GARNITURE D'EMBRAYAGE DIRECT

Cliquer ici

61. REPOSER L'ENSEMBLE D'ARBRE INTERMEDIAIRE

(a) Reposer l'ensemble d'arbre intermédiaire sur le carter de boîte-pont.

62. VERIFIER LE JEU DU 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE

Cliquer ici

63. REPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE TAMBOUR D'EMBRAYAGE ARRIERE

(a) Enduire la butée à aiguilles de tambour d'embrayage arrière d'ATF et la reposer sur l'ensemble d'arbre intermédiaire.

64. VERIFIER LE JEU AXIAL DE L'ENSEMBLE D'ARBRE INTERMEDIAIRE

(a) Reposer le sous-ensemble de cache arrière de boîte-pont sur le carter de boîte-pont avec les 11 boulons.

Torque:

24,5 N·m {250 kgf·cm, 18 ft·lbf}

(b) A l'aide d'un comparateur à cadran, mesurer le jeu axial de l'ensemble d'arbre intermédiaire.

Jeu axial:

0,204 à 0,966 mm (0,00804 à 0,03803 po)

Si le jeu axial n'est pas conforme aux spécifications, remplacer la butée à aiguilles de tambour d'embrayage arrière par un élément d'une épaisseur différente.

CONSEIL:

Il existe 2 épaisseurs différentes de roulement.

Butée à aiguilles de tambour d'embrayage arrière:

Couleur

Epaisseur (mm (po))

Brun

0,785 mm (0,0309 po)

Noir(e)

1,1 mm (0,0433 po)

(c) Déposer les 11 boulons du sous-ensemble de cache arrière de boîte-pont.

65. REPOSER LE JOINT TORIQUE DE CARTER DE BOITE-PONT

(a) Enduire 4 joints toriques de carter de boîte-pont neufs d'ATF et les reposer sur le carter de boîte-pont.

66. REPOSER LE ROULEMENT A AIGUILLES DE CACHE ARRIERE DE BOITE-PONT

(a) Enduire d'ATF une butée à aiguilles de cache arrière de boîte-pont neuve.

(b) A l'aide du SST et d'une presse, reposer la butée à aiguilles de cache arrière de boîte-pont sur le sous-ensemble de cache arrière de boîte-pont.

SST: 09950-60010

09951-00190

09952-06010

SST: 09950-70010

09951-07100

Jeu standard:

25,1 mm (0,988 po)

67. REPOSER LA BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE

(a) Enduire les 3 bagues d'étanchéité d'huile de tambour d'embrayage neuves d'ATF puis les poser sur le sous-ensemble de cache arrière de boîte-pont.

REMARQUE:

Ne pas étirer excessivement les 3 bagues d'étanchéité d'huile de tambour d'embrayage.

68. REPOSER LE JOINT TORIQUE DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE

(a) Enduire 2 nouveaux joints toriques de 2ème frein de marche au débrayé et de surmultipliée d'ATF et les poser sur le piston de 2ème frein de marche au débrayé et de surmultipliée.

REMARQUE:

Veiller à ne pas endommager les joints toriques de 2ème frein de marche au débrayé et de surmultipliée.

69. REPOSER LE PISTON DE 2EME FREIN DE MARCHE AU DEBRAYE ET DE SURMULTIPLIEE

(a) Enduire le piston de 2ème frein de marche au débrayé et de surmultipliée d'ATF et le poser sur le sous-ensemble de cache arrière de boîte-pont.

REMARQUE:

Veiller à ne pas endommager les joints toriques de 2ème frein de marche au débrayé et de surmultipliée.

70. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL DE FREIN DE SURMULTIPLIEE

(a) Reposer le sous-ensemble de ressort de rappel de frein de surmultipliée sur le piston de 2ème frein de marche au débrayé et de surmultipliée.

(b) Placer le SST sur le sous-ensemble de ressort de rappel de frein de surmultipliée et comprimer le sous-ensemble de ressort de rappel de frein de surmultipliée à l'aide d'une presse.

SST: 09387-00070

REMARQUE:

Arrêter la presse lorsque le sous-ensemble de ressort de rappel de piston de frein de surmultipliée est au niveau de la rainure de l'anneau élastique. Ceci afin d'éviter la déformation du sous-ensemble de ressort de rappel de frein de surmultipliée.

*1

Anneau élastique

*2

Sous-ensemble de ressort de rappel de frein de surmultipliée

(c) A l'aide d'un tournevis, reposer l'anneau élastique sur le sous-ensemble de cache arrière de boîte-pont.

REMARQUE:

Veiller à ne pas endommager le sous-ensemble de cache arrière de boîte-pont.

CONSEIL:

Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.

71. REPOSER LE BOUCHON DE CACHE ARRIERE DE BOITE-PONT

(a) Enduire d'ATF 4 joints toriques neufs puis les poser sur les 4 bouchons de cache arrière de boîte-pont.

(b) Reposer les 4 bouchons sur le sous-ensemble de cache arrière de boîte-pont.

Torque:

7,4 N·m {75 kgf·cm, 65 in·lbf}

REMARQUE:

Veiller à ne pas endommager les joints toriques.

72. REPOSER L'ENSEMBLE DE CACHE DE BOITE-PONT ARRIERE

(a) Eliminer les résidus de pâte étanchéifiante des surfaces de contact de l'ensemble de cache arrière de boîte-pont et du carter de boîte-pont.

REMARQUE:

S'assurer qu'il ne reste plus d'ATF sur les surfaces de contact.

(b) Appliquer de la pâte étanchéifiante sur le carter de boîte-pont.

Pâte étanchéifiante:

Pâte étanchéifiante 1281, Three Bond 1281 d'origine Toyota ou produit équivalent

(c) Reposer l'ensemble de cache arrière de boîte-pont sur le carter de boîte-pont avec les 11 boulons.

Torque:

24,5 N·m {250 kgf·cm, 18 ft·lbf}

73. REPOSER LE SOUS-ENSEMBLE DE MOYEU D'EMBRAYAGE DE MARCHE AVANT

(a) Reposer le sous-ensemble de moyeu d'embrayage de marche avant sur le carter de boîte-pont.

74. REPOSER LE ROULEMENT DE BUTEE A AIGUILLES DE MOYEU D'EMBRAYAGE DE MARCHE AVANT

(a) Enduire la butée à aiguilles de moyeu d'embrayage de marche avant d'ATF et la reposer sur le sous-ensemble de moyeu d'embrayage de marche avant.

75. REPOSER LA BAGUE D'ETANCHEITE D'HUILE D'ARBRE D'ENTREE

(a) Enduire une bague d'étanchéité d'huile d'arbre d'entrée neuve d'ATF et la poser sur le sous-ensemble d'arbre d'entrée.

REMARQUE:

Veiller à ne pas endommager la bague d'étanchéité d'huile de l'arbre d'entrée.

76. REPOSER LE JOINT TORIQUE DE PISTON D'EMBRAYAGE DE MARCHE AVANT

(a) Enduire un joint torique de piston d'embrayage de marche avant neuf d'ATF et le poser sur le piston d'embrayage de marche avant.

REMARQUE:

Veiller à ne pas endommager le joint torique de piston d'embrayage de marche avant.

77. REPOSER LE PISTON D'EMBRAYAGE DE MARCHE AVANT

(a) Enduire le piston d'embrayage de marche avant d'ATF et le reposer sur le sous-ensemble d'arbre d'entrée.

REMARQUE:

Veiller à ne pas endommager le joint torique de piston d'embrayage de marche avant.

78. REPOSER LE SOUS-ENSEMBLE DE RESSORT DE RAPPEL D'EMBRAYAGE DE MARCHE AVANT

(a) Reposer le sous-ensemble de ressort de rappel d'embrayage de marche avant et le contrepoids d'équilibrage d'embrayage n° 1 sur le sous-ensemble d'arbre d'entrée.

*1

Contrepoids d'équilibrage d'embrayage n° 1

*2

Sous-ensemble de ressort de rappel d'embrayage de marche avant

(b) Placer le SST sur le contrepoids d'équilibrage d'embrayage n° 1 et comprimer le sous-ensemble de ressort de rappel d'embrayage de marche avant à l'aide d'une presse.

SST: 09320-89010

REMARQUE:

Arrêter la presse lorsque le sous-ensemble de ressort de rappel d'embrayage de marche avant est au niveau de la rainure de l'anneau élastique. Ceci afin d'éviter de déformer le sous-ensemble de ressort de rappel d'embrayage de marche avant.

(c) A l'aide d'une pince pour anneau élastique, déposer l'anneau élastique sur le sous-ensemble d'arbre d'entrée.

REMARQUE:

Ne pas étirer excessivement l'anneau élastique.

79. REPOSER LE DISQUE D'EMBRAYAGE AVANT

(a) Reposer les 4 plateaux d'embrayage multidisque de marche avant, les 4 disques d'embrayage avant et le flasque d'embrayage de marche avant sur le sous-ensemble d'arbre d'entrée.

    *1

    Disque d'embrayage avant

    *2

    Flasque d'embrayage de marche avant

    *3

    Demontage

    DEMONTAGE PROCEDURE 1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT (a) Déposer l'écrou, la rondelle et le levier d'axe de commande de l'axe de levier de soupape ma ...

    D'autres materiaux:

    Circuit du chauffage PTC
    DESCRIPTION L'ensemble d'amplificateur de climatisation envoie des signaux de fonctionnement aux relais de chauffage PTC lorsque les conditions de fonctionnement de l'ensemble de chauffage rapide sont remplies. En fonction des signaux transmis par l'ensemble d'amplificateur de climatisation, ...

    Perte de communication avec la commande de source d'alimentation électrique (B278C)
    DESCRIPTION Ce DTC est enregistré lorsque la communication LIN entre l'ECU de certification (ensemble d'ECU de clé intelligente) et l'ECU de commande de gestion d'alimentation électrique est interrompue pendant 10 secondes minimum. N° de DTC Objet de la détection Condition ...

    Le témoin de sécurité ne clignote pas
    DESCRIPTION L'ensemble d'ECU de clé à transpondeur fait clignoter le témoin de sécurité (ensemble d'indicateur lumineux) lorsque le système antidémarrage est activé (pas de clé dans le barillet de contact). L'ECU de carrosserie principale (ECU de carrosserie du réseau multipl ...

    Categorie

    • Page d'accueil
    • Manuel du proprietaire Toyota Corolla
    • Revue Technique Toyota Corolla


    2025 - www.corollamanuel.com
