REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE SUPERIEUR DE TABLEAU DE BORD
(a) Lors de l'installation d'un sous-ensemble de tableau de bord neuf:
(1) Immédiatement avant de reposer l'ensemble supérieur de tableau de bord, tordre et couper la partie comme indiqué sur le schéma.
(b) Appuyer sur l'ensemble de tableau de bord supérieur dans le sens indiqué par la flèche (1) comme indiqué sur le schéma pour engager les 5 guides.
(c) Appuyer sur l'ensemble de tableau de bord supérieur dans le sens indiqué par la flèche (2) comme indiqué sur le schéma pour engager les 6 agrafes et reposer l'ensemble de tableau de bord supérieur.
(d) Reposer le boulon <A>.
Torque:
20 N·m {204 kgf·cm, 15 ft·lbf}
(e) Poser les vis <B> et les 2 agrafes.
(f) Brancher le connecteur.
2. BRANCHER LE CABLE DE TABLEAU DE BORD N° 2
Cliquer ici
3. REPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE REGISTRE DE TABLEAU DE BORD N° 2
(a) Engager les 11 agrafes pour reposer le sous-ensemble de registre de tableau de bord n° 2.
5. REPOSER LE PANNEAU LATERAL DROIT DE TABLEAU DE BORD

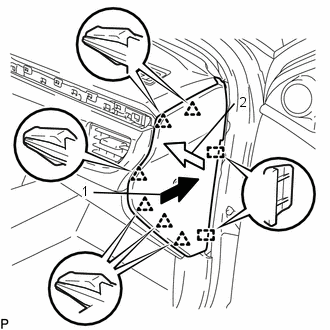

| (a) Appuyez sur le panneau latéral de tableau de bord droit dans le sens indiqué par la flèche (1) comme indiqué sur le schéma pour engager les 2 guides, puis le pousser dans la direction indiquée par la flèche (2) comme indiqué sur le schéma pour engager les 6 agrafes pour reposer le panneau latéral de tableau de bord droit. |
|
6. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
Cliquer ici
7. REPOSER L'ENSEMBLE DE GARNISSAGE DE MONTANT AVANT GAUCHE
Cliquer ici
8. REPOSER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
Cliquer ici
9. REPOSER L'ENSEMBLE DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS

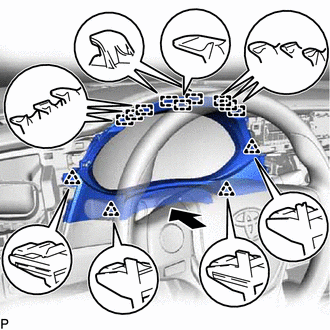

| (a) Engager les 9 guides et les 4 agrafes, et reposer l'ensemble de panneau de finition de combiné d'instruments comme indiqué sur le schéma. |
|
10. REPOSER LE SOUS-ENSEMBLE CENTRAL DE PANNEAU DE FINITION DE COMBINE D'INSTRUMENTS
(a) Brancher chaque connecteur.
(b) Engager les 8 griffes et les 5 agrafes pour reposer le sous-ensemble de panneau de finition central de tableau de bord.
11. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 1
(a) Engager le guide, les 11 griffes et les 11 agrafes pour reposer le sous-ensemble de garnissage de tableau de bord n° 1.
12. REPOSER L'ENSEMBLE DE REGISTRE N° 1 DE TABLEAU DE BORD
(a) Engager les 2 griffes et les 4 agrafes pour reposer l'ensemble de registre de tableau de bord n° 1.
13. REPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD

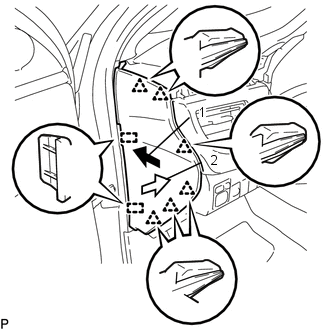

| (a) Appuyez sur le panneau latéral de tableau de bord gauche dans le sens indiqué par la flèche (1) comme indiqué sur le schéma pour engager les 2 guides, puis le pousser dans la direction indiquée par la flèche (2) comme indiqué sur le schéma pour engager les 6 agrafes pour reposer le panneau latéral de tableau de bord gauche. |
|
14. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
15. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2

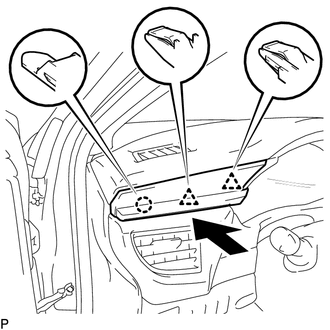

| (a) Engager la griffe et les 2 agrafes pour reposer le sous-ensemble de garnissage de tableau de bord n° 2, comme indiqué sur le schéma. |
|
16. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
17. VERIFIER LE TEMOIN SRS
Cliquer ici
