REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER L'ENSEMBLE DE CABLE INTERIEUR DE VERROUILLAGE DE PORTE ARRIERE
Cliquer ici
2. REPOSER L'ENSEMBLE DE CABLE DE COMMANDE A DISTANCE DE VERROUILLAGE DE PORTE ARRIERE
Cliquer ici
3. REPOSER L'ENSEMBLE DE SERRURE DE PORTE ARRIERE AVEC MOTEUR
REMARQUE:
- En cas de réutilisation d'un ensemble de serrure de porte avec moteur arrière été déposé, remplacer le joint du faisceau de câbles de serrure de porte par un élément neuf.
- Ne pas laisser de graisse ou de poussière adhérer à la surface de pose de joint de faisceau de câbles de serrure de porte.
- Réutiliser un joint de faisceau de câbles de serrure de porte ou utiliser un joint de faisceau de câbles de serrure de porte endommagé peut provoquer une infiltration d'eau. Cela peut créer un dysfonctionnement au niveau de l'ensemble de serrure de porte arrière avec moteur.
(a) Enduire de la graisse MP sur les parties coulissantes de l'ensemble de serrure de porte arrière avec moteur.
(b) En cas de réutilisation de l'ensemble de serrure de porte arrière avec moteur:
(1) Poser un joint de faisceau de câbles de serrure de porte neuf sur l'ensemble de serrure de porte arrière avec moteur.

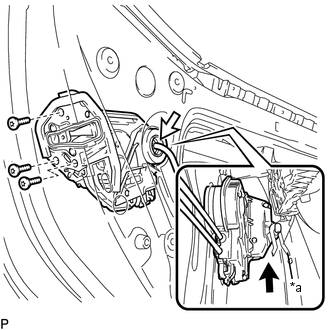

(c) Brancher l'ensemble de serrure de porte arrière avec moteur sur la plaque de déverrouillage du sous-ensemble d'armature de poignée extérieure de porte arrière et poser le tout sur le panneau de porte arrière. CONSEIL: S'assurer que la plaque de déverrouillage du sous-ensemble d'armature de poignée extérieure de porte arrière est correctement raccordée à l'ensemble de serrure de porte arrière avec moteur. |
|
(d) A l'aide d'une clé à douille "TORX" T30, reposer l'ensemble de serrure de porte arrière avec moteur à l'aide des 3 vis.
Torque:
5,0 N·m {51 kgf·cm, 44 in·lbf}
(e) Brancher le connecteur.
4. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
5. REPOSER LA VITRE DE CUSTODE DE PORTE ARRIERE
Cliquer ici
6. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE VITRE DE PORTE ARRIERE
Cliquer ici
7. REPOSER LE JOINT DE VENTILATION DE PORTE ARRIERE N° 1
Cliquer ici
8. REPOSER LE COULISSEAU DE VITRE DE PORTE ARRIERE
Cliquer ici
9. RACCORDER LE BOURRELET DE PORTE ARRIERE
Cliquer ici
10. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
Cliquer ici
11. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE ARRIERE
Cliquer ici
12. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE
Cliquer ici
13. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
Cliquer ici
14. REPOSER L'ENSEMBLE D'ACCOUDOIR ARRIERE
Cliquer ici
15. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
16. INITIALISER LE SYSTEME DE COMMANDE DE LEVE-VITRE ELECTRIQUE
Cliquer ici
17. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
Cliquer ici
