Toyota Corolla - Revue Technique Automobile: Resistance De Soufflante

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

*A

Avec cache inférieur de tableau de bord

-

-

*1

RESISTANCE DE SOUFFLANTE

*2

SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2

Depose

DEPOSE

PROCEDURE

1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (avec cache inférieur de tableau de bord)

Cliquer ici

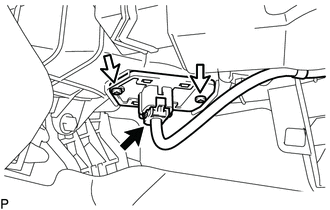

2. DEPOSER LA RESISTANCE DE SOUFFLANTE

(a) Débrancher le connecteur.

(b) Déposer les 2 vis et la résistance de soufflante.

Verification

VERIFICATION

PROCEDURE

1. VERIFIER LA RESISTANCE DE SOUFFLANTE (pour système de climatisation manuelle)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

4 (E) - 1 (HI)

En permanence

3,12 à 3,60 Ω

2 (M1) - 1 (HI)

En permanence

1,45 à 1,67 Ω

3 (M2) - 1 (HI)

En permanence

0,52 à 0,60 Ω
  • Si le résultat n'est pas conforme aux spécifications, remplacer la résistance de soufflante.

*a

Pièce constitutive sans faisceau de câbles branché

(Résistance de soufflante)

Repose

REPOSE

PROCEDURE

1. REPOSER LA RESISTANCE DE SOUFFLANTE

(a) Reposer la résistance de soufflante avec les 2 vis.

(b) Brancher le connecteur.

2. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (avec cache inférieur de tableau de bord)

Cliquer ici
