VERIFICATION

PROCEDURE

1. VERIFIER L'ENSEMBLE D'INJECTEUR DE CARBURANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 - 2	20°C (68°F)	11,6 à 12,4 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'injecteur de carburant.

(b) Vérifier l'injection de l'ensemble d'injecteur de carburant.

ATTENTION:

Maintenir l'ensemble d'injecteur de carburant à l'écart de toute étincelle pendant le test.

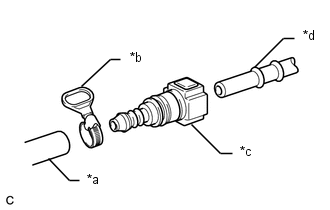

(1) Raccorder le SST (raccord de tuyau de carburant) au SST (durite) avec le SST (agrafe) puis les brancher sur le tuyau de carburant (côté véhicule). SST: 09268-31014 09268-41500 09268-41700 95336-08070

*a SST (durite) *b SST (bande de durite) *c SST (raccord de tuyau de carburant) *d Tuyau de carburant (côté véhicule)

(2) Appliquer une fine couche d'essence sur un joint torique neuf. Poser ensuite le joint torique sur l'ensemble d'injecteur de carburant.

*a SST (durite) *b SST (bande de durite) *c SST (adaptateur) *d Joint torique *e SST (attache) *f Tuyau en vinyle

(3) Brancher le SST (adaptateur) et le SST (durite) sur l'ensemble d'injecteur de carburant puis immobiliser l'ensemble d'injecteur de carburant et le raccord à l'aide du SST (attache).

SST: 09268-31014

09268-41110

09268-41300

09268-41700

95336-08070

(4) Attacher le SST (attache) et le SST (adaptateur) avec le SST (bande de serrage), comme indiqué sur le schéma. SST: 09268-31014 09268-41110 09268-41300 09268-41800

*a SST (bande de fixation) *b SST (adaptateur) *c SST (attache)

(5) Poser un tuyau en vinyle sur l'ensemble d'injecteur de carburant.

ATTENTION:

Poser un tuyau en vinyle approprié sur l'ensemble d'injecteur de carburant afin d'éviter toute projection de carburant.

(6) Placer l'ensemble d'injecteur de carburant dans une éprouvette graduée.

(7) Actionner la pompe à carburant.

Cliquer ici

(8) Brancher le SST (câble) sur l'ensemble d'injecteur de carburant et sur la batterie pendant 15 secondes, puis mesurer le volume d'injection dans une éprouvette graduée. Tester chaque ensemble d'injecteur de carburant 2 ou 3 fois. SST: 09842-30080 REMARQUE: Toujours mettre le système sous tension puis hors tension du côté batterie, et non du côté de l'ensemble d'injecteur de carburant. Volume d'injection standard: Branchement de la batterie Condition Condition spécifiée Borne positive (+) de la batterie - Borne négative (-) de la batterie Par 15 secondes 60 à 73 cm³ (3,7 à 4,5 po³) Différence entre chaque ensemble d'injecteur de carburant: 13 cm³ (0,8 po³) maximum Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'injecteur de carburant.

*a SST (câble) *b Brancher

(c) Rechercher un éventuel égouttement de carburant.

(1) Dans les conditions indiquées ci-dessus, débrancher de la batterie les sondes du tester du SST (câble) et vérifier une chute éventuelle de carburant au niveau de l'ensemble d'injecteur de carburant.

Goutte de carburant standard:

1 goutte maximum toutes les 12 minutes

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'injecteur de carburant.
