Pieces Constitutives
PIECES CONSTITUTIVES

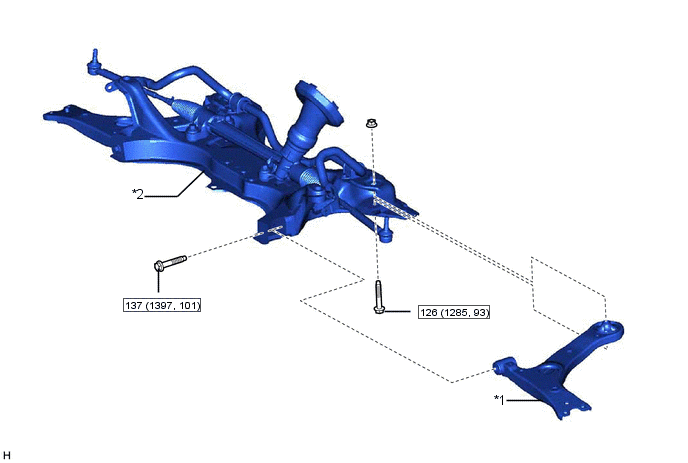

SCHEMA
|
*1 | SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1 |
*2 | SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

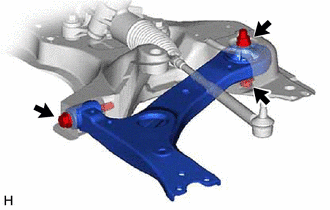

| (a) Déposer les 2 boulons, l'écrou et le sous-ensemble de bras inférieur de suspension avant n° 1 du sous-ensemble de traverse de suspension avant. REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure décrite ci-dessous se rapporte au côté gauche.
PROCEDURE
1. REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1
(a) Reposer provisoirement le sous-ensemble de bras inférieur de suspension avant n° 1 sur le sous-ensemble de traverse de suspension avant avec les 2 boulons et l'écrou.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place.
2. REPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT
Cliquer ici
3. REPOSER LA ROUE AVANT
Torque:
102,9 N·m {1 049 kgf·cm, 76 ft·lbf}
4. STABILISER LA SUSPENSION
Cliquer ici
5. SERRER COMPLETEMENT LE SOUS-ENSEMBLE DE BRAS INFERIEUR DE SUSPENSION AVANT N° 1

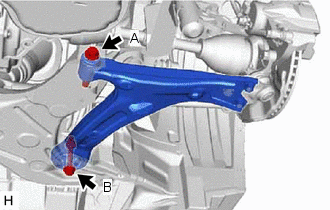

| (a) Serrer complètement les 2 boulons. Torque: Boulon (A) : 137 N·m {1 397 kgf·cm, 101 ft·lbf} Boulon (B) : 126 N·m {1 285 kgf·cm, 93 ft·lbf} REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Serrer le boulon avec l'écrou en place. |
|
6. VERIFIER ET REGLER LA GEOMETRIE DES ROUES AVANT
Cliquer ici
