Toyota Corolla - Revue Technique Automobile: Cable D'antenne De Vitre

Verification Sur Vehicule

VERIFICATION SUR VEHICULE

PROCEDURE

1. VERIFIER LE FIL D'ANTENNE DE VITRE

(a) Vérifier la continuité de l'antenne.

CONSEIL:

Vérifier la continuité au centre de chaque fil d'antenne comme indiqué sur le schéma.

REMARQUE:

  • Nettoyer la vitre en l'essuyant dans le sens du fil avec un chiffon doux et sec. Veiller à ne pas endommager le fil. Ne pas utiliser de détergents ou de produits de nettoyage pour vitres contenant des substances abrasives.
  • Avant de mesurer la résistance, entourer l'extrémité de la sonde négative d'une feuille d'étain et la presser contre le câble avec le doigt, comme indiqué sur le schéma.

OK:

Présence de continuité de l'antenne.

Si le résultat n'est pas conforme aux spécifications, réparer le fil d'antenne de vitre.

*a

Sonde du tester

*b

Fil d'antenne

*c

Feuille d'étain

Reparation

REPARATION

PROCEDURE

1. REPARER LE CABLE D'ANTENNE DE VITRE

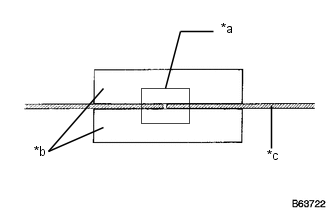

*a

Endroit à réparer

*b

Ruban protecteur

*c

Fil coupé

(a) Nettoyer les extrémités du fil rompu avec du dissolvant pour graisse, cire et silicone.

(b) Poser du ruban protecteur de chaque côté du fil à réparer.

(c) Mélanger soigneusement le produit de réparation (pâte Dupont n° 4817 ou produit équivalent).

(d) A l'aide d'un pinceau fin, appliquer une petite quantité de produit de réparation sur le fil.

*a

Pinceau fin

*b

Endroit à réparer

(e) Après quelques minutes, déposer le ruban protecteur.
