Pieces Constitutives
PIECES CONSTITUTIVES

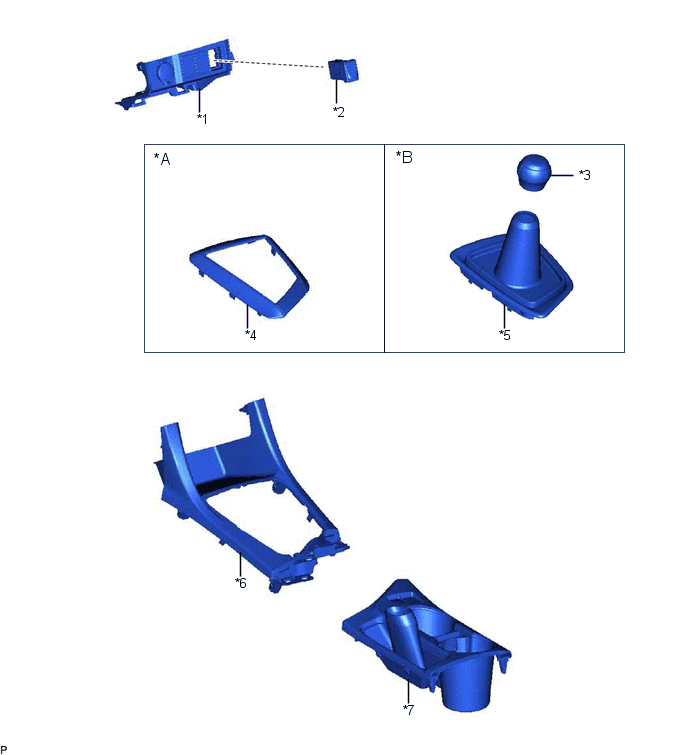

SCHEMA
*A | pour boîte-pont automatique et CVT |
*B | pour boîte-pont manuelle |
*1 | PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD |
*2 | ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1 |
*3 | SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE |
*4 | GARNITURE D'ORIFICE DE CHANGEMENT DE VITESSE |
*5 | SOUS-ENSEMBLE DE CACHE D'ORIFICE DE CHANGEMENT DE VITESSE |
*6 | PANNEAU SUPERIEUR DE CONSOLE |
*7 | SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE (pour boîte-pont manuelle)
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ORIFICE DE CHANGEMENT DE VITESSE (pour boîte-pont manuelle)
Cliquer ici
3. DEPOSER LA GARNITURE D'ORIFICE DE CHANGEMENT DE VITESSE (pour boîte-pont automatique et CVT)
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
5. DEPOSER LE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
6. DEPOSER LE PANNEAU DE FINITION INFERIEUR CENTRAL DE TABLEAU DE BORD
Cliquer ici
7. DEPOSER L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1
(a) Libérer les 2 griffes et déposer l'ensemble d'adaptateur de prise stéréo n° 1. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ADAPTATEUR DE PRISE STEREO N° 1
(a) Engager les 2 griffes pour reposer l'ensemble d'adaptateur de prise stéréo n° 1.
2. REPOSER LE PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD
Cliquer ici
3. REPOSER LE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR DE CONSOLE
Cliquer ici
5. REPOSER LE SOUS-ENSEMBLE DE CACHE D'ORIFICE DE CHANGEMENT DE VITESSE (pour boîte-pont manuelle)
Cliquer ici
6. REPOSER LE SOUS-ENSEMBLE DE POMMEAU DE LEVIER DE CHANGEMENT DE VITESSE (pour boîte-pont manuelle)
Cliquer ici
7. REPOSER LA GARNITURE D'ORIFICE DE CHANGEMENT DE VITESSE (pour boîte-pont automatique et CVT)
Cliquer ici
