Pieces Constitutives
PIECES CONSTITUTIVES

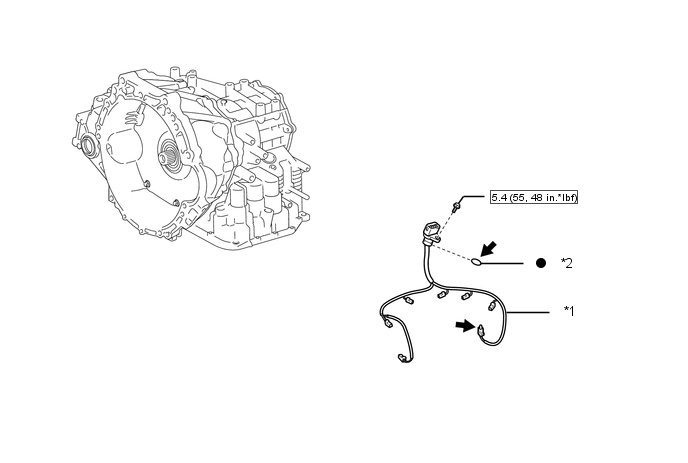

SCHEMA
|
*1 | CABLE DE BOITE DE VITESSES |
*2 | JOINT TORIQUE |
 |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
 |
ATF WS |
| ● |
Pièce non réutilisable |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES
Cliquer ici
2. DEPOSER LE CABLE DE BOITE DE VITESSES

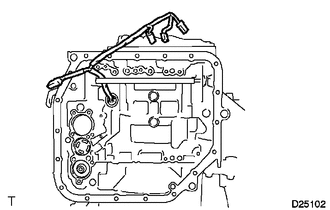

| (a) Déposer le boulon et le câble de boîte de vitesses du carter de boîte-pont. |
|

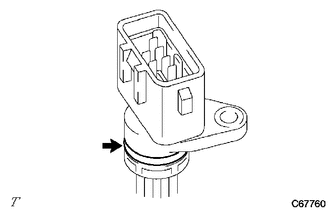

| (b) A l'aide d'un tournevis, déposer le joint torique du câble de boîte de vitesses. REMARQUE: Veiller à ne pas endommager le câble de boîte de vitesses. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CABLE DE BOITE DE VITESSES (CAPTEUR DE TEMPERATURE ATF)

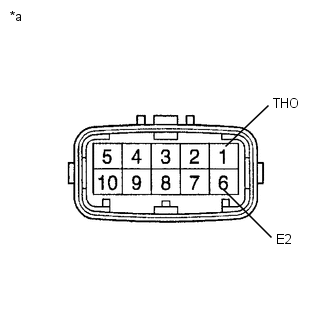

| (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
CONSEIL: Si la résistance est en dehors de la plage prescrite pour la température ATF reprise dans le tableau ci-dessous, la maniabilité du véhicule peut en être affectée.
Si la valeur ohmique n'est pas conforme aux spécifications, remplacer le câble de boîte de vitesses. |
|
Repose
REPOSE
PROCEDURE
1. REPOSER LE CABLE DE BOITE DE VITESSES
(a) Enduire un joint torique neuf d'ATF puis le poser sur le câble de boîte de vitesses.
REMARQUE:
Veiller à ne pas endommager le joint torique.

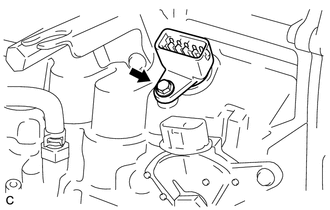

| (b) Introduire le câble de boîte de vitesses dans le carter de boîte-pont. |
|
(c) Reposer le câble de boîte de vitesses sur le carter de boîte-pont avec le boulon.
Torque:
5,4 N·m {55 kgf·cm, 48 in·lbf}
2. REPOSER L'ENSEMBLE DE BLOC HYDRAULIQUE DE BOITE DE VITESSES
Cliquer ici
Remontage
REMONTAGE PROCEDURE 1. REPOSER LE PLANETAIRE DE DIFFERENTIEL AVANT (a) Enduire d'ATF les 2 planétaires de différentiel avant, les 2 bagues de butée de planétaire de différentiel avant, ...
