REMONTAGE
PROCEDURE
1. REPOSER LE PLANETAIRE DE DIFFERENTIEL AVANT
| (a) Enduire d'ATF les 2 planétaires de différentiel avant, les 2 bagues de butée de planétaire de différentiel avant, les 2 satellites de différentiel avant et les 2 bagues de butée de satellite de différentiel avant et les reposer sur le boîtier de différentiel avant. |
|
2. REPOSER L'AXE DE SATELLITE DE DIFFERENTIEL AVANT N° 1
| (a) Enduire d'ATF l'axe de satellite de différentiel avant n° 1 et le reposer sur le boîtier de différentiel avant. |
|
3. VERIFIER LE JEU REACTIF DE DENTURE DU PLANETAIRE DE DIFFERENTIEL
Cliquer ici
4. REPOSER LA GOUPILLE DROITE D'AXE DE SATELLITE DE DIFFERENTIEL AVANT
| (a) A l'aide d'un poinçon effilé 5 mm et d'un marteau, reposer la goupille droite d'axe de satellite de différentiel avant sur le boîtier de différentiel avant. |
|
| (b) A l'aide d'un burin et d'un marteau, mater le boîtier de différentiel avant. |
|
5. REPOSER LA COURONNE DE DIFFERENTIEL AVANT
| (a) A l'aide d'ATF et d'un réchauffeur, chauffer la couronne de différentiel avant jusqu'à 90 à 110°C (194 à 230°F). REMARQUE: Ne pas chauffer la couronne de différentiel avant à plus de 110°C (230°F). |
|
(b) Nettoyer la surface de contact du boîtier de différentiel avant.
| (c) Aligner les repères et reposer rapidement le boîtier de couronne de différentiel avant. REMARQUE: Ne pas poser les boulons alors que la couronne de différentiel avant est chaude. |
|
| (d) Reposer 4 plaques de verrouillage de boulon de réglage de couronne de différentiel avant neuves sur le boîtier de différentiel avant avec les 8 boulons. Torque: 88,2 N·m {899 kgf·cm, 65 ft·lbf} |
|

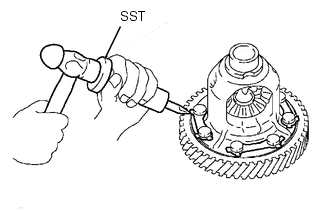

| (e) A l'aide du SST, mater les 4 plaques de verrouillage de boulon de réglage de couronne de différentiel avant. SST: 09930-00010 |
|
