Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
|
*1 | PROTECTION DE CACHE DE CHARNIERE DE PORTE DE MONTANT AVANT |
*2 | SOUS-ENSEMBLE DE CACHE SUPERIEUR DE MONTANT AVANT |
|
*3 | CACHE DE MONTANT AVANT |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE SUPERIEUR DE MONTANT AVANT
(a) Placer du ruban adhésif autour du sous-ensemble de cache supérieur de montant avant.
 |
Ruban adhésif de protection |

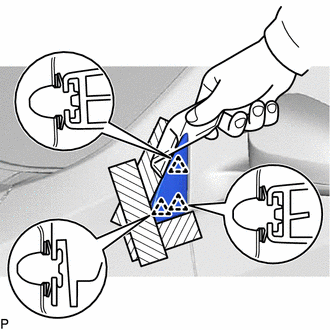

| (b) A l'aide d'un extracteur de moulure, libérer les 3 agrafes pour déposer le sous-ensemble de cache supérieur de montant avant. |
|
2. DEPOSER LA PROTECTION DE CACHE DE CHARNIERE DE PORTE DE MONTANT AVANT

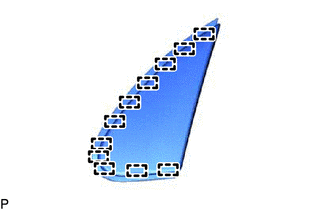

| (a) Libérer les 11 attaches pour déposer la protection de cache de charnière de porte de montant avant du sous-ensemble de cache supérieur de montant avant. |
|
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Utiliser la même procédure pour le côté droit que pour le côté gauche.
- La procédure décrite ci-dessous concerne le côté gauche.
PROCEDURE
1. REPOSER LA PROTECTION DE CACHE DE CHARNIERE DE PORTE DE MONTANT AVANT
(a) Engager les 11 attaches pour reposer la protection de cache de charnière de porte de montant avant sur le sous-ensemble de cache supérieur de montant avant.
2. REPOSER LE SOUS-ENSEMBLE DE CACHE SUPERIEUR DE MONTANT AVANT
(a) Engager les 3 agrafes pour reposer le sous-ensemble de cache supérieur de montant avant.
